Блок мониторинга фотоэлектрических систем

Корпус модуля фотоэлектрического мониторинга SYCM7 со степенью защиты IP65, поставляемый китайским производителем Zhejiang Soutya New Energy LLC, включает в себя специальный сборщик данных для платформы управления мониторингом фотоэлектрических систем и систем хранения энергии. Это позволяет Агрегация интерфейсов, преобразование протоколов, сбор данных, хранение данных, централизованный мониторинг и централизованное техническое обслуживание различных устройств фотоэлектрических систем и систем хранения энергии.

Сетевые приложения

Применимо для фотоэлектрических систем и систем хранения энергии:

1.Поддерживает работу на ближнем конце через мобильное приложение через встроенный WLAN.
2.Поддержка сети черезRs485:
- Подключается к инверторам Huawei, PID и другим устройствам.
- Подключается к инверторам сторонних производителей, приборам мониторинга окружающей среды, коробчатым подстанциям (STS) и счетчикам с помощью стандартный протокол Modbus-RTU. - Подключается к счетчикам по протоколу DL/T645.
- Подключается к устройствам по стандартному протоколу IEC103.
3.Поддерживает сеть через Ethernet для подключения инверторов, интеллектуальных контроллеров хранения энергии (Smart PCS), интеллектуальных струнные системы хранения энергии, MBUS CCO и STS.
4.Поддерживает сеть MBUS для подключения инверторов Huawei и PID-PVBOX, которые поддерживают связь MBUS.
5.Поддерживает двухплоскостную резервную сеть для надежной передачи.
6.Поддерживает подключение к системам управления:
- Подключается к системам управления или сторонним устройствам по протоколу Modbus-TCP через проводную или беспроводную сеть.
- Подключается к системам управления или устройствам сторонних производителей по протоколу IEC104 через проводную сеть в локальной сети.
- Подключается к системам управления или сторонним устройствам по протоколу GOOSE через проводную сеть.

Примечание:
Не поддерживает работу в сети через частные сети 4G/3G/2G или LTE для подключения к системам управления по протоколу IEC104.

Типичные сетевые сценарии

Поддерживает оптоволоконные кольцевые сети, оптоволоконные сети типа «звезда» и сети Ethernet «звезда».

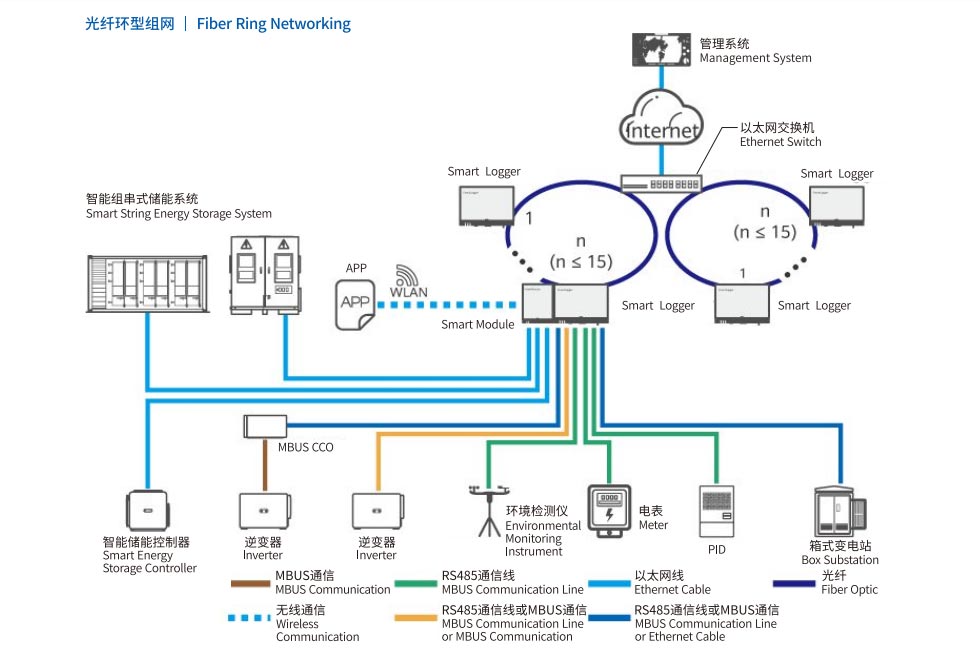

1. Оптоволоконная кольцевая сеть

Примечание:
К оптоволоконной кольцевой сети, состоящей из SmartLoggers, можно подключить до 15 SmartLoggers, каждый из которых может подключаться к инверторы, приборы экологического мониторинга, счетчики и другие устройства.
Оптоволоконный коммутатор должен поддерживать стандартный протокол RSTP и быть включен. Установите приоритет моста коммутатора выше, чем 0x8000 SmartLogger (рекомендуется: 0x7000; чем меньше значение, тем выше приоритет моста). Конфигурация метод RSTP и приоритет моста следует проконсультировать с производителем. Если коммутатор не поддерживает RSTP, Волоконно-кольцевая сеть должна быть преобразована в топологию «цепь» или «звезда».
Несколько оптоволоконных кольцевых сетей можно объединить через коммутатор Ethernet, а затем подключить к системе управления.

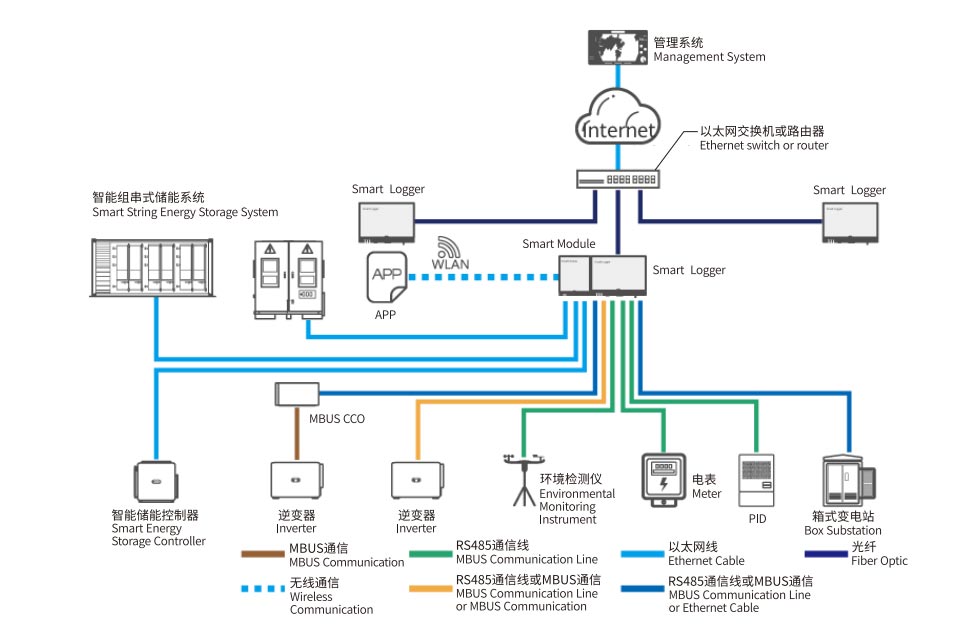

2. Сеть типа «звезда» оптоволокна или Ethernet

Примечание:
Несколько SmartLoggers можно объединить через коммутатор Ethernet, а затем подключить к системе управления.
При подключении SmartLoggers к коммутатору Ethernet через оптоволокно максимальное расстояние связи составляет 12 километров (при дополнительный оптический модуль 100 Мбит/с) или 10 километров (с дополнительным оптическим модулем 1 Гбит/с); при подключении через Ethernet кабель, максимальное расстояние100 метров.
SmartLogger поддерживает беспроводные сети, включая частные сети 4G/3G/2G и LTE.

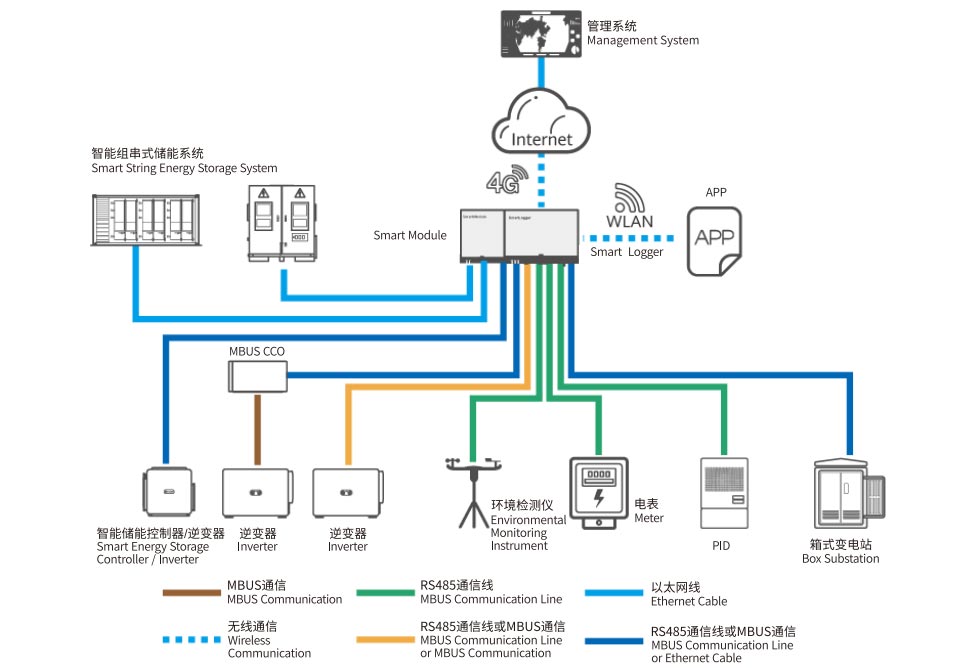

Сеть 3.4G

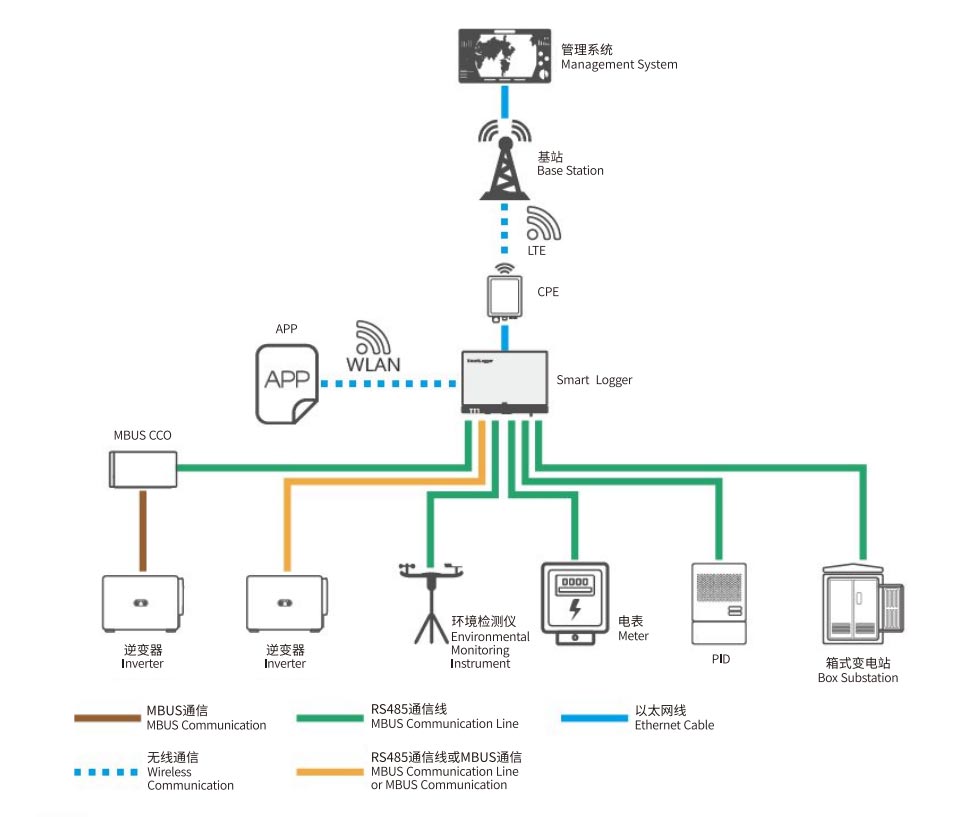

4. Частная сеть LTE.

Примечание:
Порт WAN SmartLogger подключается к CPE (клиентскому оборудованию) через модуль POE и импульсный порт POE. защитник.
IP-адрес SmartLogger и IP-адрес CPE должны быть установлены в одной подсети.
