Соединительная коробка постоянного тока 1000 В, 2 в 1, с изолятором

Комбинаторная коробка постоянного тока 1000 В с изолятором типа «2 в 1», поставляемая Китаем. производитель Zhejiang Soutya New Energy LLC, представляет собой фотоэлектрическую установку постоянного тока на 1000 В. агрегатор, созданный для суровых условий на крыше и в полевых условиях. Корпус из поликарбоната, устойчивого к УФ-излучению, имеет степень защиты IP65 для защиты от пыли и проливной дождь, в то время как одиночный поворотный изолятор постоянного тока клеточного типа с фронтальным управлением обеспечивает изоляцию видимого разрыва для безопасности блокировки и маркировки. Внутренне, две фотоэлектрические цепочки индивидуально соединены четырьмя держателями предохранителей постоянного тока (по два на каждую струна), а также зажимы устройства защиты от перенапряжений постоянного тока класса II (SPD), индуцированные грозовые переходные процессы. Положительная, отрицательная и PE-шины с заводской разводкой. поддерживать надежную непрерывность заземления, что делает коробку незаменимой Концентратор с ручной изоляцией и уравниванием потенциалов для небольших подмассивов до 2 × вход 15 А.

Технические параметры

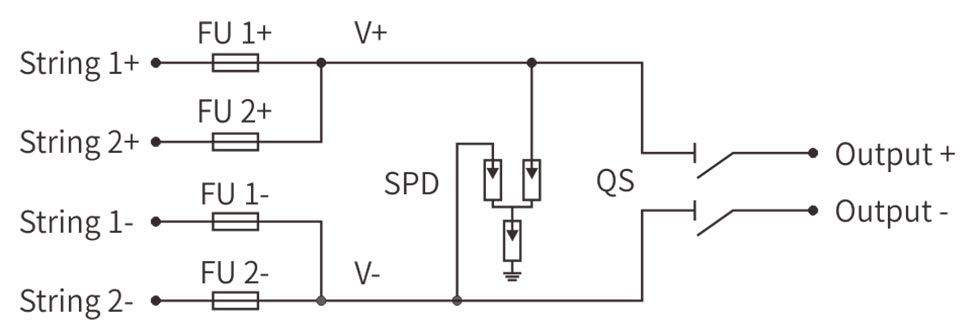

Схема подключения

Сценарии применения

1. Консолидация фотоэлектрических цепочек – небольшие массивы на крыше.

Коробка, закрепленная под модулями или на парапетных стенах, объединяет две фотоэлектрические цепочки. в единый источник питания 1000 В постоянного тока. Четыре держателя предохранителей (по два на цепочку) дают индивидуальная защита от перегрузки по току, а зажимы УЗИП класса II индуцированные скачки напряжения от близлежащей молнии. Роторный клетевой тип с фронтальным управлением изолятор обеспечивает блокировку при видимом разрыве, что позволяет безопасно обслуживать инвертор. без выхода на крышу.

2. Сельскохозяйственные питатели постоянного тока – ирригационные и животноводческие системы.

Устанавливаемый на стене в насосных станциях или на чердаках сараев, агрегат подает энергию, вырабатываемую солнечной энергией. DC к бесщеточным насосам и доильному оборудованию. Герметизация IP65 исключает зерно пыль и промывочная вода под высоким давлением, а изолятор позволяет фермерам ломать оба полюса непосредственно перед сезонной проверкой оборудования или заменой ремня.

3. Удаленные телекоммуникационные убежища – критически важная мощность связи.

Расположенный внутри башенного комплекса, сумматор питает шины постоянного тока, питающие радиоголовки и аккумуляторные батареи. SPD защищает чувствительную радиочастотную электронику от переходных перенапряжений, а изолятор действует как местный отключить для технических специалистов, выполняющих измерения заземления башни или замена выпрямителя.

4. Жилые кластерные массивы – фотоэлектрические филиалы многоквартирных домов.

Устанавливается в шкафах счетчика или на чердачных фермах. объединяет две строки модулей для общего инвертора. Огнезащитный поликарбонат и струнное соединение повышают безопасность в населенных зданиях, и изолятор дает аварийно-спасательным службам одну помеченную точку для изолировать сторону постоянного тока во время пожара.

5. Узлы промышленных микросетей – резервные схемы и схемы снижения пиковых нагрузок.

Устанавливается с фланцем на салазках, которые соединяют фотоэлектрическую систему с зарядными устройствами для вилочных погрузчиков или стойками ПЛК, коробка рассчитана на 15 кВт солнечной энергии. Возможность использования двух строк соответствует профили пиковой нагрузки и скоординированный SPD + двухполюсный изолятор защищают чувствительные приводы от скачков напряжения в сети и коммутации инвертора шум.
