Держатель предохранителя 1000 В постоянного тока

Держатель предохранителя SYF5-DC 1000 В от Soutya обеспечивает надежную защиту и сертифицирован CE. Свяжитесь с нами сегодня, чтобы получить конкурентоспособное предложение!, поставляемый китайским производителем Zhejiang Soutya New Energy LLC, обеспечивает защиту 1000 В постоянного тока, 2–32 А с отключающей способностью 20 кА для солнечной сумматорной коробки.
Ключевые особенности
Световая индикация позволяет четко знать состояние плавкого провода.
Откройте ручку, ее можно потянуть вверх, что упрощает замену плавкого провода.
Заклепка плюс ультразвуковая сварка более прочная, проводка не расщепляется.
Применение в фотоэлектрическом объединителе.

Отправить запрос

Описание продукта

Держатель предохранителя SYF5-3DC на 1000 В от Soutya обеспечивает надежную защиту, сертифицированную CE. Свяжитесь с нами сегодня для получения конкурентоспособного предложения! от китайского производителя Zhejiang Soutya New Energy LLC представляет собой отключающее устройство на 1000 В постоянного тока, 2–32 А, 20 кА для бытовых фотоэлектрических систем мощностью 3–15 кВт. комбайн-коробка.

Характеристика

Корпус предохранителя серии SYF5 изготовлен из материала PA66 с высокой температурой плавления, который безопаснее и надежнее.
Плавкий сердечник представляет собой расплав переменного сечения из листового чистого серебра. заключен в плавящуюся трубку из высокопрочного фарфора. Таяние трубка заполнена химически обработанным кварцевым песком высокой чистоты и специальными использование химических веществ в качестве средств гашения дуги. Два конца расплава прочно соединены с торцевыми крышками точечной сваркой.

Сценарии применения

1. Фотоэлектрические системы на крыше жилых домов (3–15 кВт)

Подходит для распределительных коробок постоянного тока на 1000 В для однофазной сети 5–10 кВт или трехфазной сети 10–15 кВт. системы; Плавкие вставки размером 10,3 × 38 мм соответствуют обычным предохранителям на 6–25 А.

2. Солнечные комплекты для небольших навесов и балконов.

Номинальное напряжение 1000 В рассчитано на 2–4 ряда модулей по 450 Вт; компактный 1П изолятор экономит место в пластиковых корпусах IP65, монтируемых под модулями.

3. Схемы бытовых гибридных инверторно-аккумуляторных батарей.

Изолирует внутри аккумуляторные батареи 48 В/51,2 В с усилением до шины постоянного тока 600–800 В. Гибридные агрегаты мощностью 5–10 кВт; Размыкание 20 кА устраняет короткое замыкание аккумулятора.

4.Бытовые зарядные устройства переменного тока для электромобилей (7–11 кВт).

Когда зарядные устройства используют внутреннюю шину PFC 800 В постоянного тока, SYF5-32P обеспечивает техническое обслуживание. изоляция перед конденсатором звена постоянного тока.

5. Маломощное освещение постоянного тока/садовые микросети.

Защищает сад постоянного тока 380 В/750 В или автобус уличного освещения, питаемый от небольших фотоэлектрических опор; Корпус PA66 выдерживает температуру окружающей среды от −40 °C до +90 °C.

Технические параметры

Модель	СИФ5-32П
Количество полюсов	1П
По стандарту	МЭК60269-1 МЭК60269-6


Номинальное рабочее напряжение Ue В постоянного тока	1000 В постоянного тока
Номинальный ток In А	2-32А
Отключающая способность кА	20 кА
Уровень защиты	IP20
Проводка мм²	1-10 мм²
Диапазон рабочих температур	-40℃~+90℃

Высота	≤2000м
Относительная влажность	+20℃, ≤90% +30℃, ≤80% +40℃, ≤70%

Среда установки	Отсутствие значительной вибрации и ударов

Категория установки	Класс III

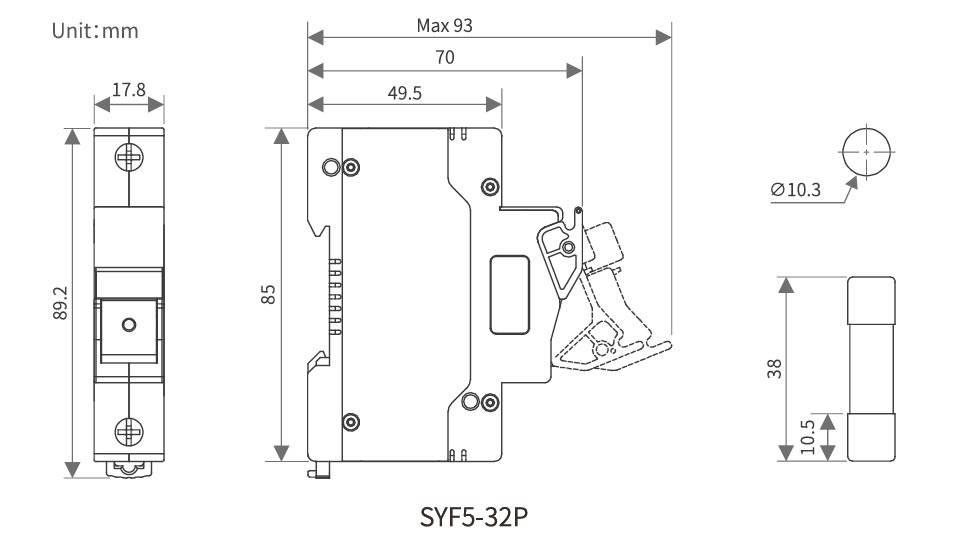

Внешний вид и установочные размеры

DC 1000V Fuse Holder

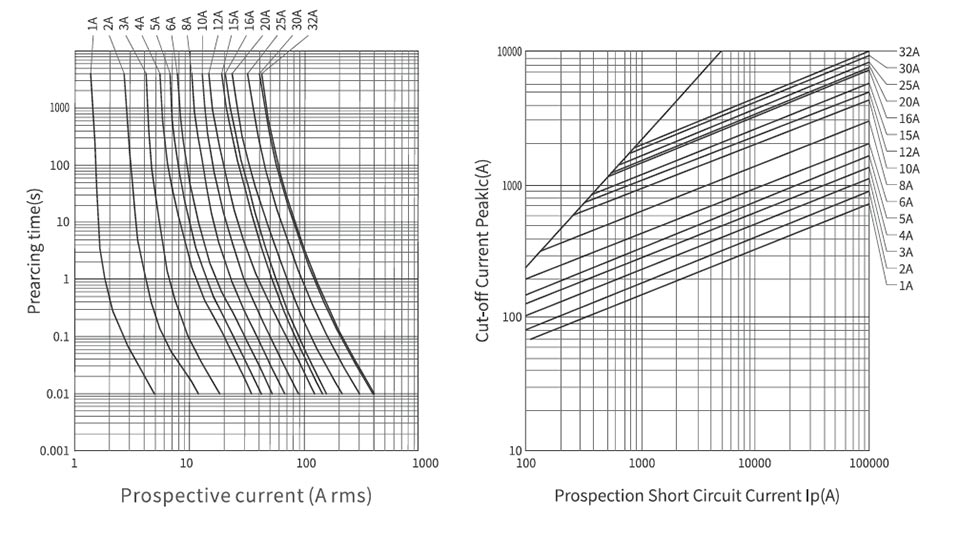

Схема подключения постоянного тока

DC 1000V Fuse Holder

Размер сердечника предохранителя (мм)	Номинальный ток (А)	Номинальное напряжение (В)	Потеря мощности		Интеграл Джоуля
			Потеря мощности		Интеграл Джоуля
			0,7 дюйма (Вт)	1.01н (Ж)	Джоульный интеграл фронта дуги P't(A²s)	Общий интеграл Джоуля плавления I²t(A²s)
			0,7 дюйма (Вт)	1.01н (Ж)	Джоульный интеграл фронта дуги P't(A²s)	Общий интеграл Джоуля плавления I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14х85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14х85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
