Держатель предохранителя 1500 В постоянного тока

SYF5-50P Держатель предохранителя постоянного тока 1500 В, поставляемый китайским производителем Zhejiang Soutya New Energy LLC, представляет собой специальное устройство защиты от перегрузки по току, обычно используемое в соединительных коробках крупных коммерческих крыш, сельскохозяйственных теплиц или средних наземных фотоэлектрических установок мощностью 30–50 кВт и выше.
Ключевые особенности
Световая индикация позволяет четко знать состояние плавкого провода.
Откройте ручку, ее можно потянуть вверх, что облегчает замену плавкого предохранителя.
Заклепка плюс ультразвуковая сварка более прочная, проводка не расщепляется.
Применение в фотоэлектрическом объединителе.

Отправить запрос

Описание продукта

SYF5-50P Держатель предохранителя постоянного тока 1500 В, держатель фотоэлектрической безопасности 50 А поставляется китайским производителем Zhejiang Soutya New Energy LLC – панельный защитный блок, изготовленный из устойчивого к УФ-излучению поликарбоната Корпус и герметизация класса IP65 для длительной эксплуатации на открытом воздухе. держатель фиксирует плавкий элемент gPV размером 10 × 38 мм (общий размер 2,2 × 13,2 см) и обеспечивает отключающую способность 25 кА с видимым разрывом безопасность индикации и обслуживания, при заводской проводке положительный, отрицательный и PE-зажимы обеспечивают надежную непрерывность заземления. Разработан для одно- или многоцепные фотоэлектрические подсистемы, он обеспечивает существенную перегрузку по току изоляция и уравнивание потенциалов.

Технические параметры

Модель	СИФ5-50П
Количество полюсов	1П
По стандарту	МЭК60269
Номинальное рабочее напряжение Ue В постоянного тока	1500 В постоянного тока
Номинальный ток In А	2-50А
Отключающая способность кА	20 кА/25 кА
Уровень защиты	IP20
Проводка мм²	1-16 мм²
Диапазон рабочих температур	-50℃~+90℃
Высота	≤2000м
Относительная влажность	+20℃,≤90%
	+30℃,≤80%
	+40℃,≤70%
Среда установки	Отсутствие значительной вибрации и ударов
Категория установки	Класс III

Сценарии применения

1. Комбинированные фотоэлектрические коробки общего назначения.

1 цепочка постоянного тока 500 В из модулей 182/210 мм до 50 А; Плавкие вставки 10,3 × 85 мм допускайте 28–40 А на цепочку, сокращая количество коробок на блоки по 2,5 МВт.

2.Большие коммерческие/промышленные крыши ≥ 30 кВт.

Трехфазные инверторы мощностью 50–110 кВт с MPPT 1 300–1 500 В выигрывают от 25 Коммутационная способность кА и контактный зазор 1 мм для надежного гашения дуги.

3.Контейнерные аккумуляторные системы хранения энергии (BESS).

1 аккумуляторная стойка постоянного тока 200–1 500 В мощностью до 2,5 МВтч; Номинал 50 А защищает каждую стойку в то время как Icu 25 кА выдерживает полный ток короткого замыкания батареи.

Станции быстрой зарядки постоянного тока мощностью 4,150–400 кВт.

Защищает шину постоянного тока 1 000–1 500 В между выпрямительным блоком и ТРК; изолятор с предохранителем позволяет безопасно извлекать его во время технического обслуживания, не закрывая весь зарядный блок.

5. PV + зарядные станции для хранения электромобилей

Двойное использование на одной и той же шине 1 500 В: один предохранительный разъединитель на каждую входную цепочку фотоэлектрических модулей и еще один на аккумуляторную стойку, что упрощает запасные части и логистику.

6. Пустынные или плавучие фотоэлектрические установки.

Рабочий диапазон от −50 °C до +90 °C и клеммы с защитой от прикосновения IP20. суровые условия на открытом воздухе или высокая влажность; Предохранительный элемент диаметром 85 мм обеспечивает более высокую Не пропускает длинные кабели.

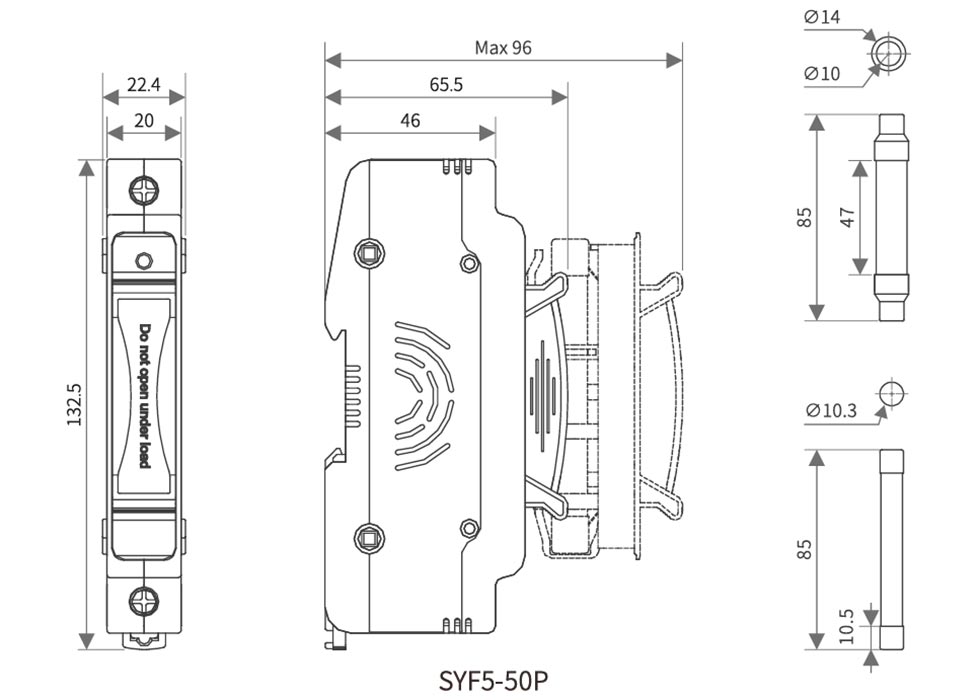

Внешний вид и установочные размеры

DC 1500V Fuse Holder

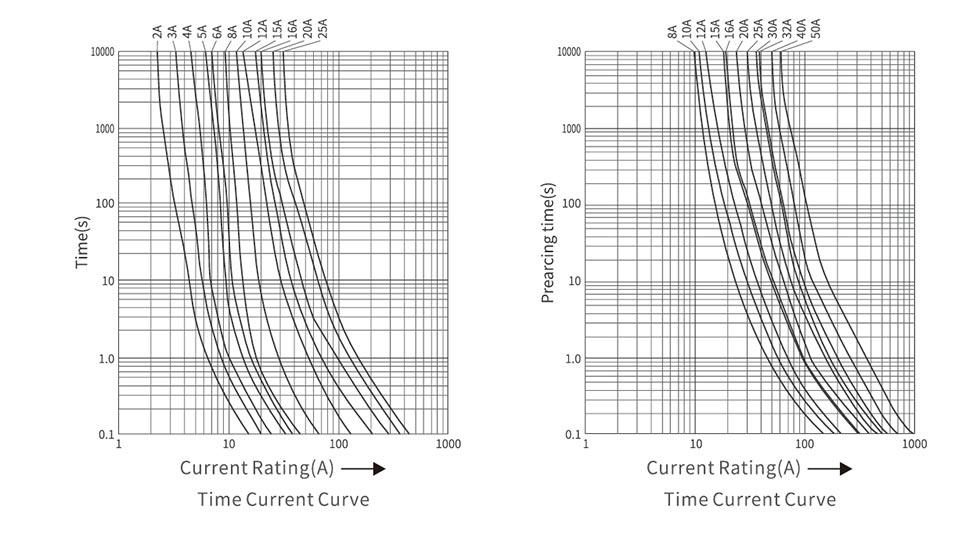

Схема подключения постоянного тока

DC 1500V Fuse Holder

Размер сердечника предохранителя (мм)	Номинальный ток (А)	Номинальное напряжение (В)	Потеря мощности		Интеграл Джоуля
			Потеря мощности		Интеграл Джоуля
			0,7 дюйма (Вт)	1.01н (Ж)	Джоульный интеграл фронта дуги P't(A²s)	Общий интеграл Джоуля плавления I²t(A²s)
			0,7 дюйма (Вт)	1.01н (Ж)	Джоульный интеграл фронта дуги P't(A²s)	Общий интеграл Джоуля плавления I²t(A²s)
10,3х38	2	1000	0.8	1.72	2	3.3
10,3х38	3	1000	0.96	1.77	3	11
10,3х38	4	1000	1.1	1.86	5	27
10,3х38	5	1000	1.15	1.95	7	46
10,3х38	6	1000	1.24	2.08	12	89
10,3х38	8	1000	1.32	2.25	7	31
10,3х38	10	1000	1.41	2.39	9	68
10,3х38	12	1000	1.49	2.64	17	136
10,3х38	15	1000	1.54	2.91	28	215
10,3х38	16	1000	1.58	2.97	32	255
10,3х38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3х38	30	1000	2.35	4.41	106	821
10,3х38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14х85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14х85	50	1500	7.25	13.65	155	920
