Соединительная коробка постоянного тока 1000 В, тип изолятора 1 в 1 для фотоэлектрических систем

2026-06-21 0 Оставьте мне сообщение

Параметр	Соединительная коробка постоянного тока 1000 В, 1 вход, 1 выход, тип изолятора	Традиционное решение
Номинальное напряжение	Настраиваемый	Стандартный
Уровень защиты	Высокий	Середина
Установка	Легкий	Сложный

The Соединительная коробка постоянного тока 1000 В, 1 вход, 1 выход, тип изоляторапредставляет собой компактное защитное устройство, предназначенное для фотоэлектрических (PV) систем, в которых одна цепочка должна быть изолирована и защищена перед подачей питания на инвертор. В этой статье описаны его функции, критерии выбора и применимые стандарты. Полный ассортимент смотрите на сайтекатегория блока объединителянаСутьяэле.

Что такое распределительная коробка постоянного тока 1000 В с изолятором типа «1 в 1»?
Почему стоит выбрать изолятор 1 в 1 для фотоэлектрических систем?
Как выбрать объединительный блок постоянного тока на 1000 В для вашего проекта?
Какие стандарты регулируют производительность сумматора постоянного тока?
Задаваемые вопросы
Заключение

Контур

Определение продукта и типичное применение
Преимущества суммирующих коробок развязывающего типа
Параметры выбора: напряжение, ток, класс защиты.
Соответствующие отраслевые стандарты
Распространенные опасения покупателей

Что такое сумматорная коробка постоянного тока 1000 В с изолятором типа «1 в 1»?

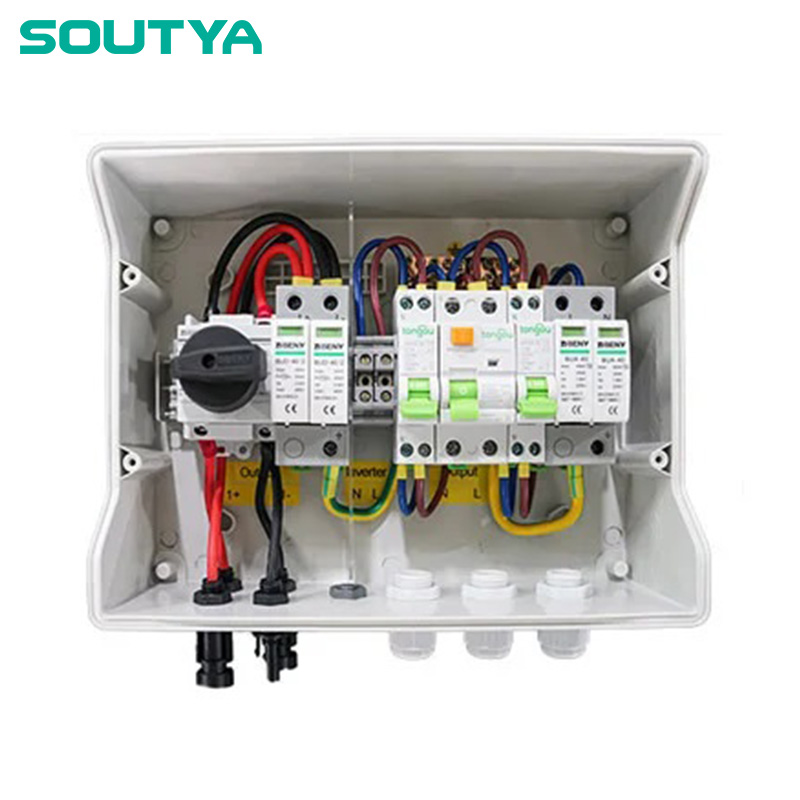

A Соединительная коробка постоянного тока 1000 В, 1 вход, 1 выход, тип изоляторапредставляет собой однорядный корпус, который объединяет один вход (от фотоэлектрической цепочки) и один выход (к инвертору или сумматору). Встроенный разъединитель позволяет техническим специалистам вручную отключать линию для технического обслуживания или аварийного отключения. Рассчитанный на напряжение 1000 В постоянного тока, он подходит для высоковольтных солнечных батарей коммерческого и коммунального назначения.

Почему стоит выбрать изолятор 1 в 1 для фотоэлектрических систем?

Конструкция изоляторного типа обеспечивает четкий физический разрыв цепи, повышая безопасность при установке и обслуживании. В отличие от объединителей с предохранителями, разъединитель не требует замены после неисправности. Это также упрощает устранение неполадок, позволяя быстро изолировать одну строку, не затрагивая другие строки.

Для систем с ограниченным пространством компактный форм-фактор «1-в-1» позволяет уменьшить размер корпуса и стоимость материалов. Многие установщики предпочитают эту конфигурацию для одноцепных инверторов или в качестве отключения на уровне цепочки в больших массивах.

Как выбрать объединительный блок постоянного тока на 1000 В для вашего проекта?

Учитывайте следующие параметры:

Номинальное напряжение:Убедитесь, что коробка рассчитана на напряжение 1000 В постоянного тока или выше.Комбинаторная коробка постоянного тока 1000 Всоответствует стандартному напряжению системы до 1000 В.
Текущий рейтинг:Соответствуйте максимальному току короткого замыкания фотоэлектрической цепочки. Типичные номиналы варьируются от 15 А до 30 А на вход.
Номинал разъединителя:Коммутатор должен быть рассчитан на постоянный ток, чтобы обеспечить возможность отключения нагрузки и прерывания при неисправности.
Защита корпуса:Для наружной установки выберите IP65 или выше. Устойчивые к ультрафиолетовому излучению материалы продлевают срок службы.
Защита от перенапряжения:Некоторые модели включают встроенные УЗИП (тип 2) для дополнительной защиты согласно IEC 61643-11:2011.

Примечание. Всегда проверяйте соответствие местным электротехническим нормам и требованиям производителя инвертора к размерам цепей.

Какие стандарты регулируют производительность сумматора постоянного тока?

Два ключевых стандарта определяют проектирование и тестирование блоков сумматоров постоянного тока:

МЭК 62548:2016– Фотоэлектрические (PV) массивы – Требования к проектированию. Этот стандарт определяет требования к защите, изоляции и проводке фотоэлектрических массивов, включая объединительные коробки.
МЭК 61643-11:2011– Низковольтные устройства защиты от перенапряжения. – Часть 11. УЗИП, подключенные к низковольтным энергосистемам. Суммарные коробки со встроенными УЗИП должны соответствовать этому стандарту.
УЛ 1699B:2018– Фотоэлектрическая (PV) защита от дугового замыкания постоянного тока. Хотя это не является обязательным везде, оно рекомендуется для систем, требующих обнаружения дугового замыкания.

Выборобъединительная коробкаот производителя, который проводит испытания по этим стандартам, что гарантирует надежность и соответствие.

Задаваемые вопросы

В1: Можно ли использовать изоляционную коробку 1 в 1 для нескольких строк?

Нет, эта конструкция рассчитана на одну струну. Для нескольких строк используйте блок объединителя с несколькими входами и общим выходом.

В2: Каков типичный срок службы разъединителя?

Механические переключатели, рассчитанные на постоянный ток, могут выдержать тысячи операций. При нормальном использовании переключатель работает в течение всего срока службы системы (более 20 лет).

В3: Нужна ли мне защита от перенапряжения в объединительной коробке?

Рекомендуется, если фотоэлектрическая батарея подвержена риску грозы. Многообъединительная коробкамодели предлагают дополнительные УЗИП.

Вопрос 4. Безопасно ли напряжение постоянного тока 1000 В для систем с напряжением 1500 В?

Нет. Коробку на 1000 В нельзя использовать в системах на 1500 В. Проверьте максимальное напряжение системы и выберите коробку с равным или более высоким номиналом.

В5: Какие сертификаты мне следует искать?

Найдите сертификаты CE, TUV или UL, подтверждающие соответствие стандартам IEC или UL.

Для надежногоСоединительная коробка постоянного тока 1000 В, 1 вход, 1 выход, тип изолятора, рассмотрим модели, доступные на сайтеСутьяэле. Этот объединительный блок изоляционного типа создан для обеспечения безопасности и долговечности высоковольтных фотоэлектрических установок.Посмотреть подробную информацию о продуктетехнические характеристики и информацию для заказа.
