Как правильно подобрать размер распределительного блока постоянного тока для вашей системы солнечных батарей

Задумывались ли вы когда-нибудь, работает ли ваша система солнечных батарей так эффективно и безопасно, как должна? Как владелец или установщик солнечной системы, вы, вероятно, сосредоточились на панелях и инверторах. Но есть важнейший компонент, который часто не получает того внимания, которого заслуживает:DКомбинатор C. Этот невоспетый герой вашего фотоэлектрического массива управляет сложным потоком энергии от ваших панелей, обеспечивая бесперебойную и защищенную работу. Неправильный выбор может привести к потерям энергии, угрозам безопасности и неприятным простоям системы. ВСутья, мы хорошо понимаем эти болевые точки. За годы инженерного и практического опыта мы увидели, насколько правильно подобранный размерБлок сумматора постоянного токаобразует прочную основу надежной солнечной установки. Это руководство в профессиональной, но простой манере расскажет вам, как именно подобрать размер этого важного компонента для ваших конкретных потребностей.

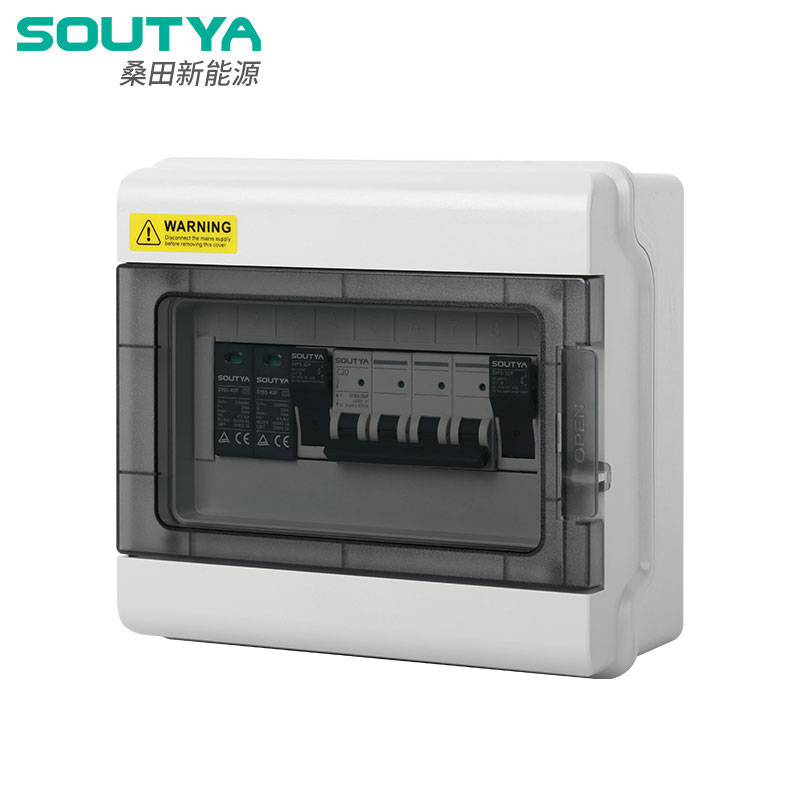

Что такое сумматор постоянного тока и почему его размер имеет значение?

Начнем с основ. АБлок сумматора постоянного токапредставляет собой корпус, установленный между солнечными панелями и инвертором. Его основная задача — объединить выходную мощность нескольких солнечных цепочек (групп панелей, соединенных последовательно) в одну пару проводников, которые питают инвертор. Но он делает гораздо больше. В нем установлены важные защитные устройства, такие как предохранители или автоматические выключатели для каждой цепочки, защищающие от опасных обратных токов и перегрузок. Он также обеспечивает центральную безопасную точку для мониторинга, обслуживания и отключения системы.

Итак, почему размер так важен? Суммарный блок меньшего размера может перегреться, вызвать ненужное срабатывание защитных устройств или даже стать причиной пожара. Негабаритная коробка, хотя и безопасна, означает, что вы потратили деньги на ненужную емкость и заняли больше места, чем необходимо. Правильный размер обеспечивает идеальный баланс между безопасностью, производительностью и экономической эффективностью. Это гарантирует вашКоробки сумматора постоянного токаможет выдерживать максимальный электрический ток и напряжение, которые производит ваш массив, как в нормальных, так и в экстремальных условиях.

Какие ключевые электрические параметры необходимо рассчитать в первую очередь?

Прежде чем вы даже посмотрите каталоги продукции, вам необходимо собрать некоторые фундаментальные данные о конструкции вашего массива панелей. Это не так устрашающе, как кажется. В основном вы будете работать с четырьмя ключевыми параметрами: максимальным током мощности (Imp), током короткого замыкания (Isc), напряжением холостого хода (Voc) и максимальным напряжением системы. Эти значения указаны в технических характеристиках ваших солнечных панелей и зависят от местной температуры.

• Строковый ток:Это определяет номинальную силу тока, необходимую для входных предохранителей/выключателей и внутренних шин. Ключевой ценностью здесь являетсяТок короткого замыкания (Isc)из одной панели. Затем вы применяете коэффициенты безопасности.

• Напряжение струны:Это определяет номинальное напряжение, необходимое для компонентов коробки. Критическое значение – этоНапряжение разомкнутой цепи (Voc)одной панели, настроенной на самую низкую ожидаемую температуру на вашем объекте. Вы умножаете скорректированную панель Voc на количество панелей в одной строке серии.

Давайте упростим это на практическом примере. Предположим, мы используем панели мощностью 400 Вт со следующими характеристиками:

• Isc = 10,5 А

• Во = 40,5 В

• Температурный коэффициент Voc = -0,3%/°C

Теперь рассмотрим участок, где самая низкая зарегистрированная температура составляет -10°C, и у нас есть 12 панелей на струну. Расчет будет выглядеть так:

Таблица 1: Пример расчета основных электрических параметров

Эти расчетные значения — примерно 537 В и 10,5 А на цепочку — являются основой для выбораБлок сумматора постоянного тока.

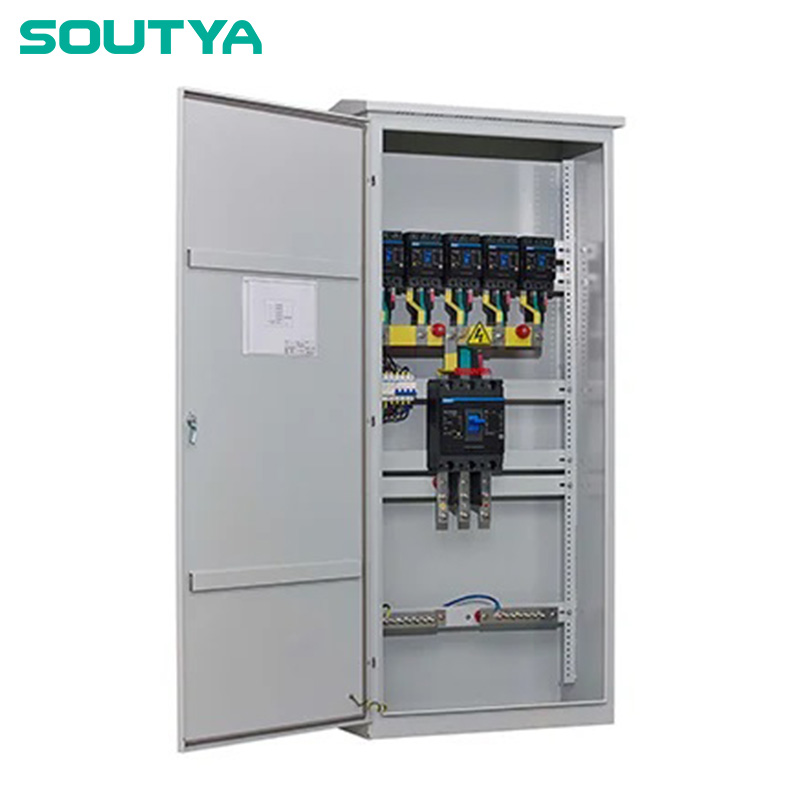

Как выбрать подходящую модель объединительного блока Soutya DC?

После того, как вы определите основные электрические параметры, следующим шагом будет сопоставление их с совместимым блоком сумматора. Вот гдеСутьяпродукты сияют, предлагая четкие и надежные характеристики, предназначенные для реального применения. Вы должны учитывать несколько характеристик коробки.

• Максимальное количество входных строк:Сколько отдельных строк вам нужно объединить? Наши коробки выпускаются в конфигурациях 4-в-1, 6-в-1, 8-в-1, 10-в-1 и даже большего размера.

• Максимальное напряжение системы (В постоянного тока):Это должно превышать вашеСкорректированный струнный вокалрассчитано в Таблице 1. Для нашего примера с напряжением 537 В подойдет коробка на 600 В или 1000 В, при этом напряжение 1000 В обеспечивает больший запас для будущего расширения.

• Номинальный входной ток строки (А):Номинал предохранителя или выключателя на цепочку. Оно должно составлять не менее 156 % от Isc струны (в соответствии с рекомендациями NEC). Для нашего Isc 10,5А: 10,5А * 1,56 =16.38А. Вы должны выбрать следующий стандартный размер, обычно20Апредохранитель.

• Номинальный ток основного выхода (А):Номинал главного выходного выключателя или предохранителя. Это основано насумма всех входных токов струныпомноженные на коэффициент безопасности и разнообразия.

Допустим, в нашем примере проекта есть 6 одинаковых строк. Вот как мы выберемСутьямодель:

Таблица 2. Руководство по выбору блока объединителя Soutya (пример: SY-COM-6S)

Как вы можете видеть,СутьяМодель SY-COM-6S не только соответствует требованиям нашего примера системы, но и превосходит их, обеспечивая существенный запас безопасности и ценные дополнительные функции. НашКоробки сумматора постоянного токапостроены с учетом этой философии: обеспечить запас надежности и возможности для анализа.

Каковы общие часто задаваемые вопросы о сумматорах постоянного тока?

Изучение специфики может вызвать много вопросов. Вот три наиболее частых из них, с которыми мы сталкиваемся наСутья.

Часто задаваемые вопросы 1: Могу ли я подключить цепочки с разным количеством панелей или панелями разных марок к одному и тому же объединителю постоянного тока?
Это технически возможно, но обычно не рекомендуется, если коробка специально не предназначена для этого. Основная проблема – несоответствие напряжения. Струны с разными напряжениями (из-за разного количества панелей или характеристик) будут пытаться выровняться при объединении, что приведет к потере выходной мощности и потенциальной нагрузке на струну с более низким напряжением. Для оптимальной производительности все струны подключены к стандартномуБлок сумматора постоянного токадолжны быть идентичными по модели панели, количеству и ориентации.

Часто задаваемые вопросы 2: Всегда ли мне нужен предохранитель для каждой струны в моем комбайне?
Не всегда. Национальный электротехнический кодекс (NEC) предусматривает ключевое исключение. Если у вас есть только две параллельные цепочки, вам обычно не нужны предохранители цепочки, поскольку максимально возможный обратный ток из одной исправной цепочки в неисправную вряд ли превысит токовую нагрузку неисправной цепочки. Однако если у вас параллельно подключено три или более цепочек, предохранители или прерыватели для каждой цепочки будут отключены.обязательныйдля защиты от чрезмерного обратного тока. Все стандартноСутьяКомбайнерные коробки поставляются предварительно сконфигурированными с необходимой защитой для каждой цепочки для обеспечения полного соответствия требованиям и безопасности.

Часто задаваемые вопросы 3: Насколько важен рейтинг IP (защита от проникновения) для объединителя и на что мне следует обращать внимание?
Чрезвычайно важно.Блок сумматора постоянного токаустанавливается на открытом воздухе, подвергаясь воздействию дождя, пыли и, возможно, снега. Плохое уплотнение может привести к проникновению влаги, вызывающему коррозию, короткое замыкание и выход из строя системы. Для большинства наружных применений минимальный рейтингIP65рекомендуется. Этот рейтинг гарантирует полную защиту от проникновения пыли и защиту от струй воды низкого давления с любого направления.Сутьякорпуса обычно рассчитаны наIP65или выше, обеспечивая долговечность в суровых условиях окружающей среды.

Как физические факторы и факторы окружающей среды влияют на ваш выбор?

Электрические характеристики — это половина дела. Не менее важно, где и как вы установите коробку. Обратите внимание на материал корпуса: диэлектрический пластик является экономичным и устойчивым к коррозии, а металл (например, алюминий с порошковым покрытием) обеспечивает превосходную механическую прочность и рассеивание тепла. Физический размер должен соответствовать всем компонентам с достаточным пространством для изгиба проводов. Места ввода кабелепровода должны соответствовать вашему плану проводки.

Окружающая среда имеет ключевое значение. Прибрежные объекты требуют высокой коррозионной стойкости. В районах с высокой грозовой активностью встроенное устройство защиты от перенапряжения (SPD) высокой мощности не подлежит обсуждению. В условиях жаркого климата убедитесь, что номинальная температура коробки и снижение номинальных характеристик ее компонентов (например, предохранителей) достаточны. ВСутья, мы разрабатываем нашиКоробки сумматора постоянного токаучитывая эти глобальные проблемы, используя материалы и конструкции, которые выдерживают испытание временем и стихиями.

Готовы построить более безопасную и эффективную солнечную систему?

Определение размера вашегоБлок сумматора постоянного токаправильно – это не просто техническое упражнение; это инвестиции в безопасность, эффективность и долговечность всех ваших инвестиций в солнечную энергию. Методично рассчитывая параметры струн и сопоставляя их с надежным, хорошо спроектированным продуктом, вы устраняете основные проблемы и обретаете душевное спокойствие.

ВСутья, мы специализируемся на обеспечении такого спокойствия. Наш ассортиментКоробки сумматора постоянного токаОн спроектирован с высокой точностью, отличается долговечностью и продуманностью, что делает процесс выбора и установки более простым для профессионалов и обеспечивает надежную работу на долгие годы. Мы не просто продаем компоненты; мы обеспечиваем фундаментальную надежность, от которой зависит ваша солнечная энергетическая система.

У вас есть конкретный проект или вам нужен совет специалиста по выбору идеального комбайнера для вашей уникальной установки?Наша служба технической поддержки готова помочь.Связаться с намисегоднядля получения индивидуальной консультации, получения подробных технических характеристик продукции или поиска ближайшего к вам дистрибьютора. Давайте вместе построим более безопасное и разумное солнечное будущее.
