Почему рубильник на 200–4000 А является важным выбором для изоляции сильноточных источников питания

Абстрактный:Надежная изоляция необходима в промышленном распределении, хранении энергии, фотоэлектрических системах, генераторных установках и других сильноточных электрических приложениях.Рубильник 200-4000АотСутьяпредназначен для обеспечения надежного переключения и изоляции видимых разрывов в низковольтных энергосистемах. Благодаря прочной конструкции, конфигурации ножей для различных номинальных токов, луженым проводящим компонентам и соответствию стандартам GB/T 14048.3 и IEC/EN 60947-3 этот тип рубильника может удовлетворить строгие требования к электрической изоляции, одновременно упрощая техническое обслуживание и повышая эксплуатационную безопасность.

Оглавление

• Что такое рубильник на 200–4000 А?
• Почему важна сильноточная изоляция?
• Каковы основные характеристики рубильника 200–4000 А?
• Каковы основные характеристики и конфигурации?
• Где можно использовать рубильник на 200–4000 А?
• Как выбрать правильный рубильник?
• Как можно повысить надежность установки и обслуживания?
• Часто задаваемые вопросы
• Заключение

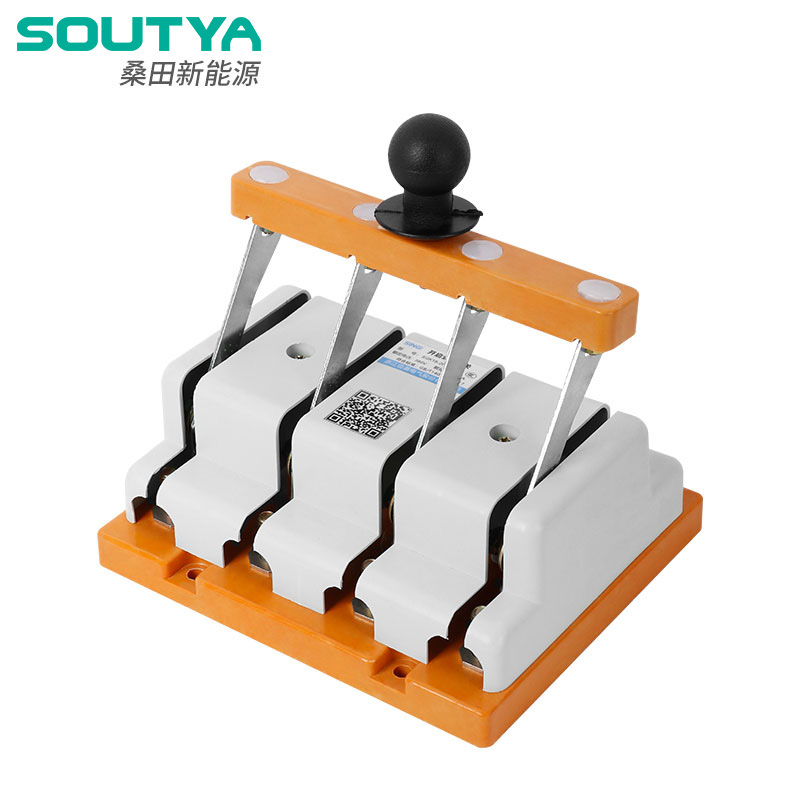

Что такое рубильник на 200–4000 А?

A Рубильник 200-4000Апредставляет собой сильноточное коммутационно-изолирующее устройство, предназначенное для низковольтных электрических распределительных систем. В отличие от обычного управляющего переключателя, предназначенного в первую очередь для частого срабатывания, рубильник обеспечивает четкое физическое разделение между проводящими компонентами при размыкании. Эта видимая изоляция может быть особенно ценной во время электрического осмотра, обслуживания, ремонта и процедур блокировки/маркировки.

Серия SYK18, поставляемая Soutya, охватывает сильноточные применения и предназначена для использования в распределительных коробках, панелях управления, местах главного отключения, системах накопления энергии, фотоэлектрическом оборудовании, секциях шин и установках, связанных с генераторами. В опубликованных спецификациях производителя указаны GB/T 14048.3 и IEC/EN 60947-3 как применимые стандарты.

Для отделов закупок ключевой ценностью этого продукта является не просто его высокий текущий рейтинг. Коммутатор сочетает в себе токопроводящую способность с простой механической конструкцией и изоляцией с видимым разрывом, что делает его пригодным для применений, где обслуживающему персоналу необходима четко идентифицируемая точка изоляции.

Почему важна сильноточная изоляция?

По мере того как электрические системы становятся больше, последствия неправильной процедуры изоляции также становятся более серьезными. Промышленные объекты, аккумуляторные системы хранения энергии, фотоэлектрические установки и генераторные системы могут использовать значительные рабочие токи. Правильно выбранное изолирующее устройство помогает установить контролируемую точку разделения до начала работ по техническому обслуживанию.

Сильноточный рубильник может обеспечить несколько практических преимуществ:

• Четкая изоляция:Физическое положение лезвия обеспечивает легко распознаваемое открытое состояние.
• Техническая поддержка:Выделенная точка отключения может упростить плановые процедуры обслуживания.
• Сильноточная совместимость:Модели могут быть выбраны в соответствии с текущими требованиями установки.
• Механическая простота:Базовый рабочий механизм может снизить зависимость от сложных электронных систем управления.
• Системная интеграция:Рубильники могут быть встроены в распределительные шкафы, системы шин, оборудование ESS и генераторы.

Например, Соутья описывает применение в шкафах хранения энергии на 0,4 кВ, где переключатель может быть установлен после главного выключателя, чтобы создать видимый изоляционный зазор после отключения АСУТП.

Каковы основные характеристики рубильника 200–4000 А?

Производительность сильноточного рубильника зависит не только от его номинальной силы тока. Структура контакта, давление, проводящие материалы, механическая конфигурация и условия установки — все это влияет на долгосрочную надежность.

1. Различные конфигурации лезвий

Согласно информации о продукте Soutya, в версиях на 200 А и 400 А используются одиночные ножи, а в версиях на 600 А, 1000 А и 1500 А используются двойные ножи. Такая конфигурация позволяет адаптировать проводящую структуру к различным уровням тока и механическим требованиям.

2. Повышенное контактное давление

С обеих сторон лезвий установлены листовые рессоры, которые помогают поддерживать контактное давление. Стабильное контактное давление важно, поскольку плохой контакт может увеличить сопротивление, вызвать выделение тепла и снизить электрическую надежность.

3. Оловянные проводящие компоненты.

Ножи, соединительные пластины и контакты луженые. Эта обработка поверхности предназначена для улучшения защиты поверхности и контактных характеристик проводных соединений, что особенно актуально в сложных электрических условиях.

4. Изоляция видимого разрыва

Одним из наиболее практических преимуществ рубильника является возможность визуально подтвердить, что проводящий путь отделен. Эта функция особенно полезна, когда обслуживающему персоналу требуется очевидная физическая индикация изоляции.

5. Гибкость конструкции сильноточных устройств.

Для более крупных установок номинальный ток может достигать тысяч ампер. Это делает данную категорию продуктов актуальной для систем шин большой мощности, крупного оборудования для хранения энергии, коммунальной инфраструктуры и генераторов.

Каковы основные характеристики и конфигурации?

При оценкеРубильник 200-4000А, покупатели должны сравнить электрические характеристики, расположение лезвий, предполагаемое применение, положение установки и применимые стандарты, а не выбирать модель, основываясь исключительно на максимальном токе.

Поскольку на опубликованной странице продукта не указаны все подробные электрические параметры для каждого номинала до 4000 А, перед размещением производственного заказа покупателям следует запросить точные технические данные для требуемого тока, напряжения, расположения полюсов, метода установки и применения.

Где можно использовать рубильник на 200–4000 А?

Широкий диапазон тока делает этот тип переключателя подходящим для различных сильноточных электрических применений. Сотья конкретно выделяет несколько репрезентативных сценариев.

Промышленные системы хранения энергии

В промышленных шкафах ESS рубильник может служить точкой изоляции видимого разрыва после главного выключателя. Это позволяет техническим специалистам установить четко идентифицируемую точку разделения во время технического обслуживания.

Изоляция секции низковольтной шины

Версии с большим током, такие как 2000А, 2500А и 3150А, могут использоваться для изоляции шин. Сотья описывает эти конфигурации как подходящие для низковольтных секций шин, где важна механическая изоляция.

Применение фотоэлектрических объединителей

Для изоляции постоянного тока в фотоэлектрических системах можно использовать индивидуальные конфигурации. Однако при использовании в фотоэлектрической среде переключатель должен выбираться специально с учетом напряжения системы, требований к переключению постоянного тока, характеристик дуги и применимых стандартов.

Изоляция генератора и сети

Рубильники также могут быть расположены перед оборудованием автоматического включения резерва в генераторах. Точка физической изоляции может помочь предотвратить непреднамеренную обратную подачу во время операций по техническому обслуживанию. Соутья называет конфигурацию 3150A для генераторных систем как один из примеров применения.

Как выбрать правильный рубильник?

Для групп инженеров и закупщиков выбор правильной модели требует оценки на уровне системы. Учитывайте следующие факторы:

1. Номинальный ток:Определите непрерывный рабочий ток и требуемый расчетный запас.
2. Применение переменного или постоянного тока:Подтвердите, подходит ли выбранная конфигурация для предполагаемого типа тока и напряжения.
3. Номинальное напряжение:Проверьте совместимость с фактическим напряжением системы.
4. Требования к стойкости к короткому замыканию:Оцените предполагаемый ток короткого замыкания и требуемую продолжительность выдержки.
5. Конфигурация лезвия:Подтвердите, подходит ли расположение с одним или двумя лезвиями.
6. Установочные размеры:Проверьте пространство шкафа, расположение шин, клеммы и доступ для эксплуатации.
7. Метод работы:Учитывайте расположение ручки, переднее управление, блокировку и требования к блокировке/маркировке.
8. Стандарты и сертификация:Подтвердите соответствие стандартам, требуемым целевым рынком и проектом.

Также важно отличать рубильник от автоматического выключателя. Рубильник в первую очередь выбирается для функций переключения и изоляции и не должен автоматически рассматриваться как замена защиты от перегрузки по току или короткого замыкания. Разработчики системы должны согласовать ее с соответствующими защитными устройствами выше и ниже по потоку.

Как можно повысить надежность установки и обслуживания?

Даже надежный рубильник может работать плохо, если он неправильно установлен или неадекватно обслуживается. Инженеры-электрики и группы технического обслуживания должны следовать инструкциям производителя по установке и применимым правилам электробезопасности.

• Убедитесь, что номинал коммутатора соответствует фактическим системным требованиям.
• Убедитесь, что все соединения затянуты должным образом в соответствии с требованиями производителя.
• Периодически проверяйте контактные поверхности на предмет загрязнения, окисления, перегрева или чрезмерного износа.
• Убедитесь, что приводной механизм движется плавно, без чрезмерного сопротивления.
• Соблюдайте достаточный зазор и предотвращайте случайный контакт с компонентами, находящимися под напряжением.
• Во время технического обслуживания используйте соответствующие процедуры блокировки/маркировки.
• Никогда не используйте переключатель за пределами указанных электрических характеристик или условий применения.

Для критически важных объектов периодическая проверка должна быть включена в программу профилактического обслуживания объекта. Любое ненормальное повышение температуры, изменение цвета, повреждение изоляции, ослабление соединения или механическая деформация должны быть исследованы квалифицированным персоналом.

Часто задаваемые вопросы

Какие номинальные токи доступны для рубильника 200–4000 А?

Серия продуктов охватывает широкий диапазон токов 200–4000 А. На опубликованной странице конкретно указаны конфигурации с одним ножом для 200 А и 400 А, а также конфигурации с двумя ножками для 600 А, 1000 А и 1500 А. В случае требований к более высокому току покупатели должны подтвердить точную модель и конфигурацию у производителя.

Каким стандартам соответствует рубильник SYK18?

Соутья заявляет, что серия SYK18 разработана в соответствии со стандартами GB/T 14048.3 и IEC/EN 60947-3. Требования к сертификации и соответствию для конкретного проекта все равно должны быть подтверждены до закупки.

Может ли рубильник заменить автоматический выключатель?

Не вообще. Рубильник в основном предназначен для переключения и изоляции. Автоматические выключатели выполняют защитные функции, такие как прерывание перегрузки и короткого замыкания. Оба устройства могут работать вместе как часть скоординированной системы электрической защиты.

Где обычно устанавливают сильноточный рубильник?

Типичные области применения включают промышленные шкафы ESS, секции низковольтных шин, фотоэлектрическое электрооборудование, распределительные коробки, панели управления, генераторные системы и места главного отключения.

Что мне следует подтвердить перед покупкой рубильника на 200–4000 А?

Подтвердите номинальный ток, рабочее напряжение, применение переменного/постоянного тока, расположение полюсов, требования к устойчивости к короткому замыканию, установочные размеры, метод подключения, рабочий механизм, стандарты и любые сертификационные требования для конкретного проекта.

Заключение

The Рубильник 200-4000Апредставляет собой практическое решение для сильноточной коммутации и видимой электрической изоляции, где важны надежная механическая работа и четкое разделение обслуживания. Серия SYK18 от Soutya сочетает в себе несколько конфигураций тока, контактное давление листовой пружины, луженые проводящие компоненты и приложения, охватывающие промышленные ESS, фотоэлектрические системы, секции низковольтных шин и генераторные установки. Для инженеров и специалистов по закупкам выбор правильной модели всегда должен начинаться с фактических электрических параметров и требований безопасности проекта.

Если вы ищете надежное высокоточное изоляционное решение для промышленного, коммерческого, фотоэлектрического, ESS или генераторного проекта,связаться с намичтобы обсудить требуемый номинальный ток, напряжение, конфигурацию, условия применения и технические характеристики. Soutya может помочь вам оценить подходящее решение для рубильника для вашей электрической системы и предоставить профессиональную поддержку в соответствии с вашими требованиями к закупкам.
