Соединительная коробка постоянного тока 1000 В, 4 входа, 2 выхода, изоляционный тип

Комбинаторная коробка постоянного тока 1000 В с изолятором 4 входа и 2 выхода, поставляемая Китаем. производитель Zhejiang Soutya New Energy LLC, представляет собой фотоэлектрический сумматор на 1000 В постоянного тока. имеет огнестойкий корпус ПК и защиту IP66, которая обеспечивает высокая долговечность и надежность работы на открытом воздухе. Устройство интегрирует критически важные компоненты безопасности, включая 2 устройства защиты от перенапряжения постоянного тока, 8 устройств постоянного тока держатели предохранителей и 2 разъединителя постоянного тока клеточного типа. Он предназначен для обеспечить комплексную изоляционную защиту, защиту от утечек и заземление защита в 4-х струнных фотоэлектрических системах.

Технические параметры

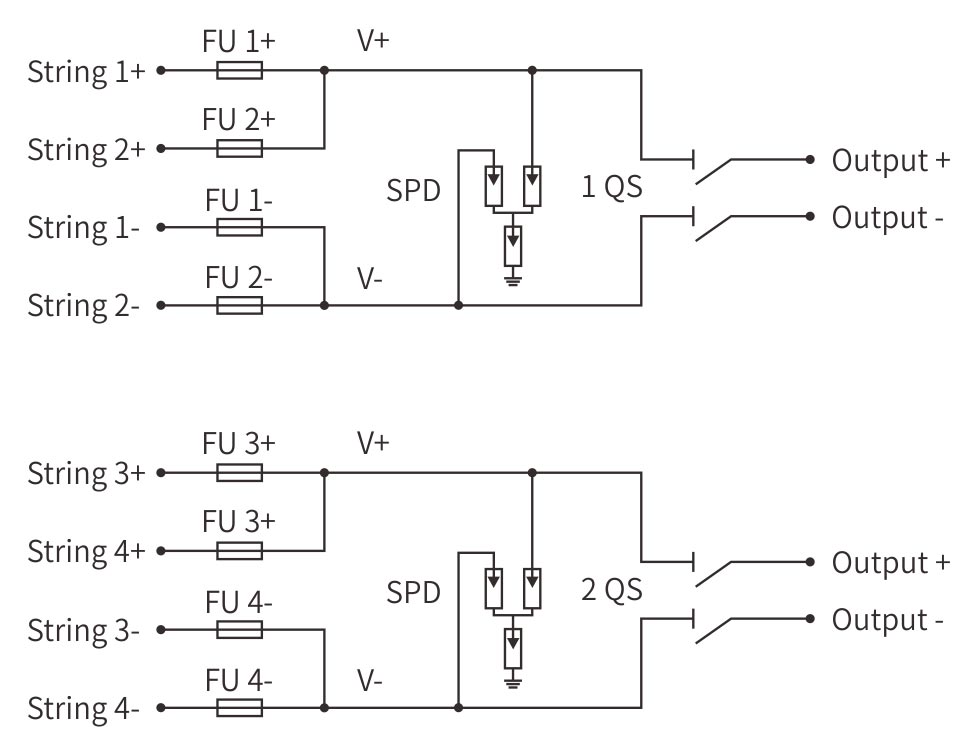

Схема подключения

Сценарии применения

1,4-струнная коммерческая версия на крыше

Создан для крупных магазинов, мастерских и складов с четырьмя фотоэлектрическими цепями. по широким крышам. Блок объединяет их в два независимых выхода, поэтому один инвертор может питать цех, в то время как другой обеспечивает резервное питание офиса. Твин поворотные разъединители обеспечивают блокировку за считанные секунды, а степень защиты IP66 защищает от пылевых бурь и шланги вниз.

2. Солнечные фермы

Устанавливается на столы сумматора в солнечных фермах мощностью 1–10 МВт. Входят четыре подмассива, отходят два кабеля, каждый из которых оснащен собственным изолятором, что позволяет бригадам по эксплуатации и техническому обслуживанию отключил половину поля для замены струны не трогая остальное. Двойные УЗИП поглощают удары молний поблизости.

3. Мощное сельское хозяйство

Крепление к стенам сарая или полям с круговым орошением, где используются четырехструнные насосы. и зерносушилки. Отдельные предохранители в каждой цепочке предотвращают замыкание на землю в одном линия от уничтожения всего водоснабжения урожая. Устойчивый к УФ-излучению корпус IP66 смеется при пыли удобрений и ежедневных промывках.

4. Гибриды с солнечными батареями

Крепится на аккумуляторной будке: четыре струны, выход А к гибридному инвертору, выход B к зарядному устройству MPPT. Любой путь можно изолировать поворотом имеет собственную ручку, поэтому специалисты могут менять батареи или перезагружать инвертор без необходимости затемнение критической нагрузки.

5. Удаленные телекоммуникационные/автономные станции.

Ремни к опоре за четырьмя тонкими панелями, питающими резервные кольца постоянного тока. для радио и датчиков. Огнестойкий корпус IP66 выдерживает температуру -40 °C. ночи и солнце пустыни, в то время как две выходные ножки поддерживают работу оборудования связи даже когда одна сторона не работает.
