Устройство защиты от перенапряжения постоянного тока 1000 В

Устройство защиты от перенапряжения постоянного тока SYS5-40P, 1000 В постоянного тока, поставляемое китайской компанией. производитель Zhejiang Soutya New Energy LLC, представляет собой источник постоянного тока 500–1000 В, класс Т2. УЗИП с максимальным током разряда 40 кА и защитой по напряжению ≤3,9 кВ уровень, предназначенный для подавления грозовых и коммутационных перенапряжений в жилых помещениях. Фотоэлектрические линии на крыше, небольшие солнечные электростанции C&I и бытовые аккумуляторные батареи системы.

Сценарии применения

1. Фотоэлектрическая система на крыше жилого дома.

Устанавливается на стороне постоянного тока одно- или трехфазных цепных инверторов мощностью 5–20 кВт. он фиксирует наведенные молнии и коммутационные переходные процессы; защита 3,9 кВ уровень обеспечивает изоляцию цепочки напряжением 600–800 В, а DIN-рейка IP20 корпус помещается внутри бытового распределительного щита.

2. Малые солнечные электростанции C&I с металлической палубой.

В системах 20–60 кВт в нитке устанавливается по одному УЗИП на две нитки. объединительная коробка. Контакты дистанционного сигнала соединены параллельно и подключены к порт RS-485 инвертора, отправляющий сигналы тревоги «отказ УЗИП» на мобильный телефон владельца приложение и сокращение проверок на месте.

3. Домашние гибридные фотоэлектрические батареи.

Между аккумуляторной батареей 48 В/51,2 В и шиной постоянного тока 600 В моноблока инвертор, SPD предотвращает коммутационные скачки, генерируемые аккумулятором постоянного тока этапы от отражения в фотоэлектрические модули.

4. Общественные зарядные устройства постоянного тока ≤80 кВт.

На шине постоянного тока 750 В, питающей силовые модули, УЗИП подавляет искрение. скачки напряжения, вызванные частыми циклами подключения/отключения, защищающие внутренний SiC МОП-транзисторы и датчики Холла.

5. Модернизация солнечной батареи телекоммуникационной башни

Нагрузка –48 В использует одну и ту же сеть заземления с фотоэлектрической шиной 800 В; СДПГ останавливает попадание молнии по питающим кабелям в энергоукрытие, поддержание ББУ и транспортного оборудования в эфире.

Технические параметры

Примечание: УЗИП категории Т2 применяется преимущественно в главных вводных шкафах распределительных систем.

Вспомогательное устройство

Устройство изоляции отказов

Сетевой фильтр оснащен устройством защиты от сбоев. При выходе протектора из строя из-за перегрева данное устройство может автоматически отключить его от электросети, подавая сигнал индикации. Когда устройство защиты работает нормально, окно индикатора горит зеленым цветом; после изоляции отказа окно становится красным.

Устройство дистанционного сигнала тревоги

Протектор может быть изготовлен с дистанционными сигнальными контактами. Это устройство включает в себя набор нормально открытых и нормально закрытых контактов. Когда устройство защиты работает нормально, нормально закрытый контакт срабатывает. Если один или несколько модулей устройства защиты выходят из строя, контакт переключается с нормально закрытого на нормально разомкнутый, активируя нормально открытый контакт для отправки сигнала неисправности.

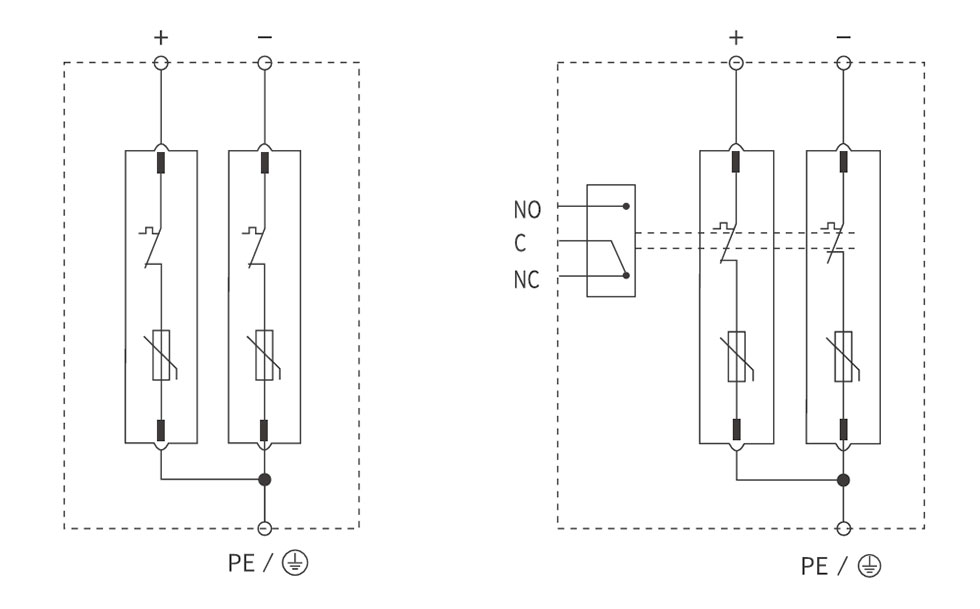

Схема подключения

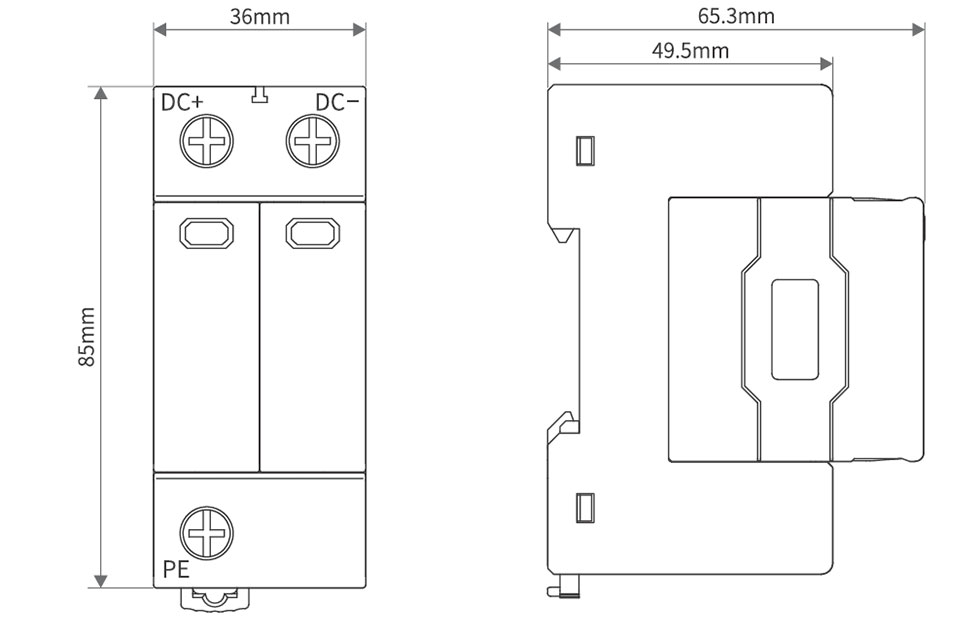

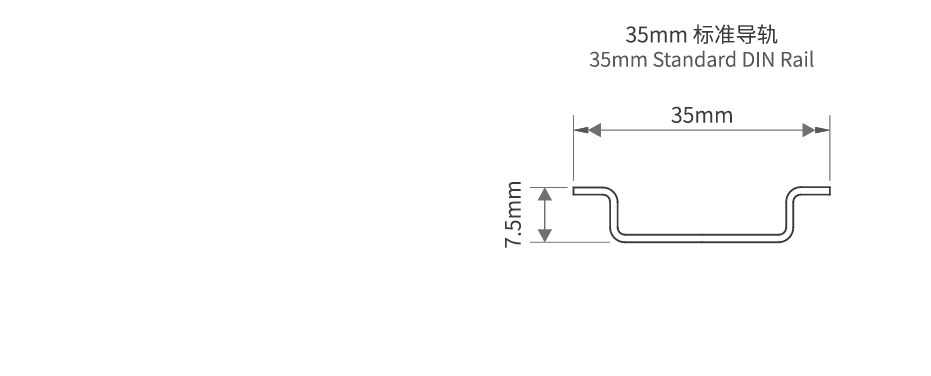

Внешний вид и установочные размеры
