Устройство защиты от перенапряжения постоянного тока 1500 В

Устройство защиты от перенапряжения постоянного тока SYS5-40P 1500 В постоянного тока, поставляемое китайской компанией. производитель Zhejiang Soutya New Energy LLC, представляет собой источник постоянного тока 500–1500 В, класс Т2. УЗИП с максимальным разрядным током 40 кА и защитой по напряжению ≤5,2 кВ уровень, отличающийся отказоустойчивым тепловым отключением и дистанционным переключением сигнальный контакт для интеграции SCADA, разработан для защиты от перенапряжений в фотоэлектрические массивы коммунального масштаба, контейнерные системы BESS и мощная зарядка электромобилей инфраструктура.

Сценарии применения

1. Солнечные электростанции 1500 В промышленного масштаба.

Внутри шкафа постоянного тока инверторных станций мощностью 3,3 МВт: один УЗИП на вход MPPT. защищает от прямой и непрямой молнии. Уровень защиты 5,2 кВ соответствует требованиям по изоляции 6 кВ, а выход дистанционного контакта подает заводская SCADA для централизованного мониторинга перенапряжения.

2.Контейнерная BESS (2–5 МВтч).

На шине аккумуляторного блока напряжением 1200–1500 В УЗИП устанавливается на рейке рядом с предохранители; его сухой контакт терморазъединителя подключен к PCS схема аварийной остановки, мгновенно блокирующая преобразователь при выходе из строя УЗИП и предотвращение распространения дуги.

Сверхбыстрые зарядные концентраторы напряжением 3,1500 В и мощностью ≥360 кВт.

И шкаф выпрямителя, шина 1500 В, и тележка для замены аккумуляторов 1000 В. цепи подключены параллельно с УЗИП, что ограничивает резкие скачки напряжения 2 кВ/мкс от мощные контакторы и защитные модули IGBT 1700 В.

4.Агро-фотоэлектрические системы слежения в гористой местности.

Фидеры двигателя трекера (1000 В) работают рядом с цепями напряжением 1500 В в течение длительного времени. расстояния; УЗИП, установленный в распределительной коробке трекера, предотвращает наведенные скачки напряжения из-за связи со строками и позволяют избежать PID и сумматора пробой изоляции.

5. Морские фотоэлектрические бустерные платформы.

В верхней сборной панели постоянного тока 1500 В клеммы из никелированной меди. с антисолевым покрытием. Удаленный сигнал преобразуется через оптоволоконная связь с береговым центром управления, позволяющая отслеживать статус перенапряжения в режиме реального времени мониторинг в 40 км от берега.

Технические параметры

Примечание: УЗИП категории Т2 в основном используется в главных вводных шкафах системы распределения.

Вспомогательное устройство

Устройство изоляции отказов

Сетевой фильтр оснащен устройством защиты от сбоев. Когда протектор выходит из строя из-за перегрева, это устройство может автоматически отключать его от электросети, обеспечивая при этом сигнал индикации. Когда протектор работает нормально, индикатор окно отображается зеленым цветом; после изоляции отказа окно становится красным.

Устройство дистанционного сигнала тревоги

Протектор может быть изготовлен с дистанционными сигнальными контактами. Это устройство включает в себя набор нормально открытых и нормально закрытых контактов. Когда Защита работает нормально, нормально замкнутый контакт включен. При выходе из строя одного или нескольких модулей защиты контакт переключится из от нормально закрытого до нормально открытого, активация нормально открытого контакта для послать сигнал о неисправности.

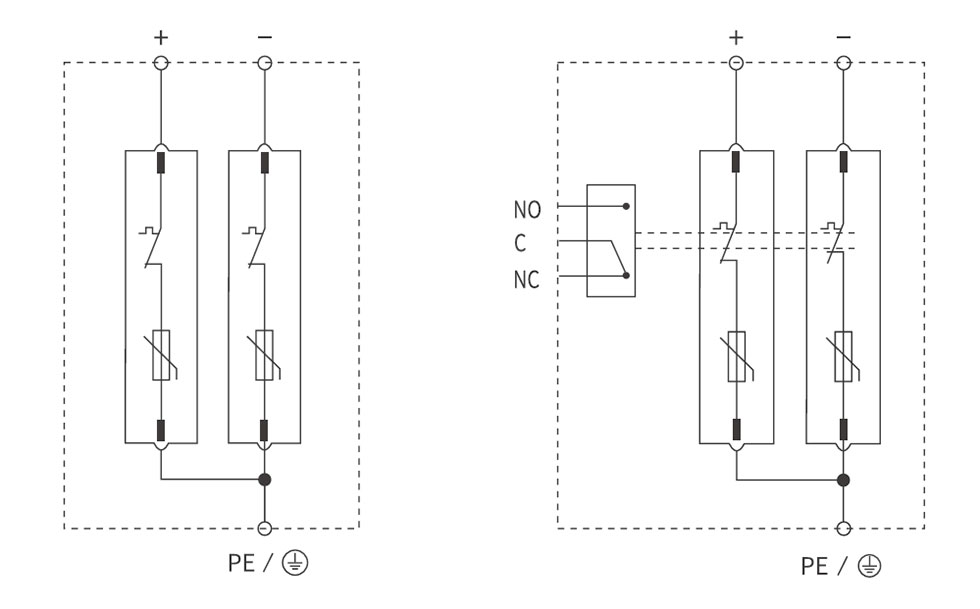

Схема подключения

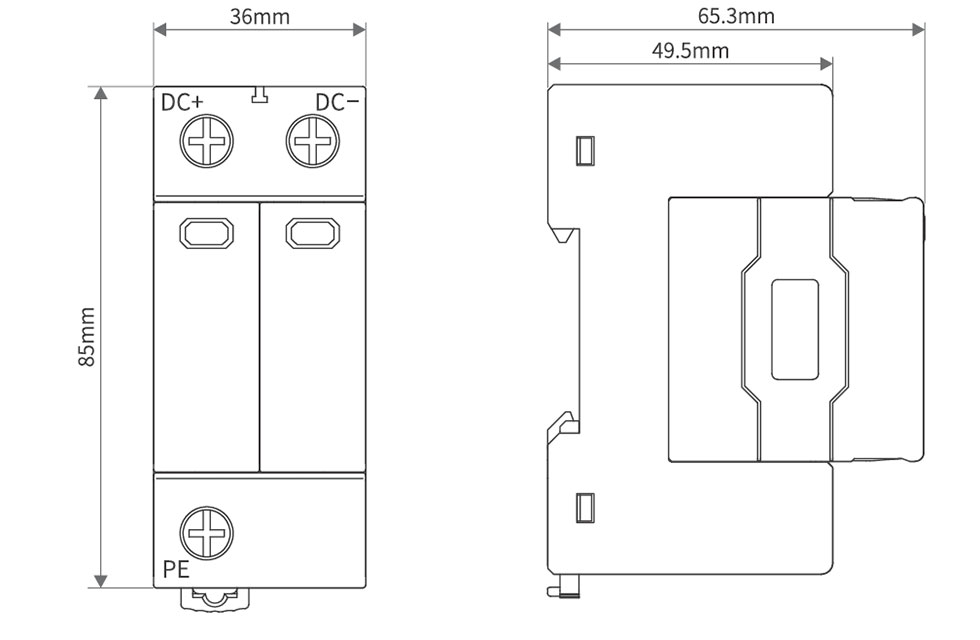

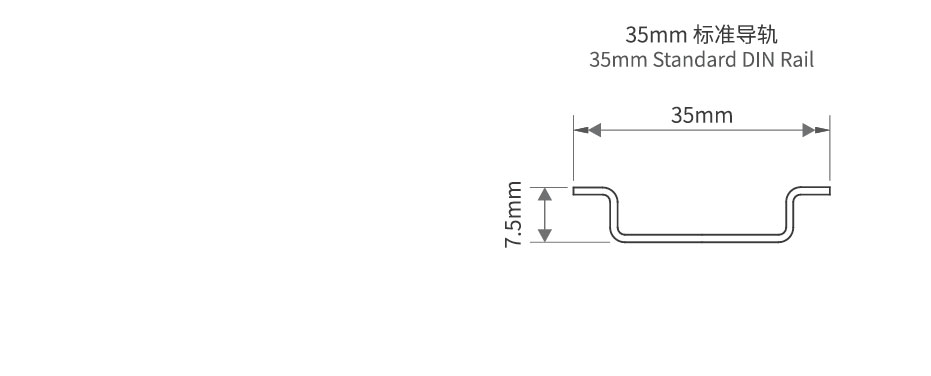

Внешний вид и установочные размеры
