Выкатной выключатель постоянного тока

Выкатной выключатель постоянного тока SYDSC-32, поставляемый китайским производителем Zhejiang Soutya New Energy LLC, обеспечивает коммутационную способность 1 500 В постоянного тока, 32 А и устойчивость к короткому замыканию 1 200 А для распределительных коробок солнечного коллектора и распределительных систем постоянного тока.
▶ Компактная конструкция и модульная конструкция. Каждая цепь независимо расположена на отдельном слое, что обеспечивает большую безопасность.
▶ Двухконтактное поворотное соединение с самоочищающейся конструкцией, что продлевает срок службы изделия.
▶ Туннельная проводка, обеспечивающая гибкость и удобство.
▶ Высокая адаптация к окружающей среде, надежная работа в диапазоне температур от -40 до 85 °C.
▶ Применяется в фотоэлектрических сумматорах и фотоэлектрических системах, подключенных к сети.

Отправить запрос

Описание продукта

Выкатной выключатель постоянного тока SYDSC-32, поставляемый китайским производителем. Zhejiang Soutya New Energy LLC - поворотный изолятор на 1500 В постоянного тока, 32 А. оснащен вращающимися контактами с двойным разрывом, обеспечивающими быстрое гашение дуги. и высокая надежность. С номиналом устойчивости к короткому замыканию 1200 А и классом защиты 8 Зазор между контактами мм, предназначен для безопасной изоляции цепей в солнечном сумматоре. коробки, аккумуляторные батареи и системы накопления энергии.

Характеристика

Двухконтактное поворотное соединение
Защита IP66
Неполярность
Короткая дуга
Огнестойкий материал

Сценарии применения

1. Фотоэлектрические объединительные коробки

Устанавливается между струнами и инвертором, поворотная рукоятка одновременно отключает положительные и отрицательные проводники; контакты с двойным разрывом обеспечить бездуговую изоляцию 1500 В постоянного тока и предоставить установщикам видимый разрыв требуется для безопасного обслуживания.

2. Панели постоянного тока для хранения энергии аккумулятора

Установленный на шине аккумуляторного блока изолятор может прерывать постоянный ток на стороне батареи одним быстрым движением; это короткое замыкание на 1200 А класс защиты от включения выдерживает обратные токи короткого замыкания во время аварийной ситуации отключения.

3. Сваи быстрой зарядки

Внутри устройства быстрой зарядки на 800 В 4-полюсная версия разделяет два независимых зарядных устройства. питание от аккумулятора. Неполярная конструкция поддерживает двунаправленную передачу. зарядка/разрядка, а корпус IP66 обеспечивает длительную эксплуатацию на открытом воздухе. надежность.

4. Коммерческие и коммунальные инверторы постоянного тока.

Когда инвертор нуждается в обслуживании или замене, SYDSC-32 дает четкий сигнал. точку разрыва, предотвращающую повреждение клемм дугой, и работает при температуре от –40 °C до +85 °C для пустынь или высокогорных растений.

5. Контейнерные хранилища

Используется в качестве сервисного выключателя на уровне кластера вместе с предохранителями или автоматическими выключателями. он создает двухступенчатую схему изоляции — предохранитель плюс изолятор — ограничивая простои масштаб и повышение общей доступности системы.

Технические параметры

Номер модели.		СИДСК-32
Номинальное напряжение изоляции	В постоянного тока	1500
Условный ток нагрева	A	32
Номинальное импульсное выдерживаемое напряжение	В постоянного тока	8000
Icw Номинальный кратковременно выдерживаемый ток	A	780
Номинальная способность к короткому замыканию	A	1200
Контактное сопротивление	мОм	≤3
Сопротивление изоляции	мОм	≥50
Максимальная площадь кабеля (включая перемычку)
Одиночный провод или стандартный	мм²	4-10
Крутящий момент
Затяжка винтов клеммы M4	Нм	1,2-1,8
Переключающий момент	Нм	12:00 Вкл., 9:00 Выкл.
Положение ручки переключения	Нм	12:00 Вкл., 9:00 Выкл.
Механическая жизнь		10000
Электрическая долговечность, рабочая частота		300 раз/200 раз/час
Электрическая долговечность, рабочая частота		300 раз/200 раз/час
Полюсы постоянного тока		2、4
Расстояние контакта (расстояние между полюсами)	мм	8
Рабочая температура	℃	от -40 до +85
Температура хранения	℃	от -40 до +85
Уровень загрязнения		3
Класс перенапряжения		Ⅲ
Класс IP с водонепроницаемым корпусом		IP66

Параметры проводки

Модель	Нить	поляк	(Категория использования)DC-PV1DC-PV2IEC/EN60947GB/T14048.
			300В		600В		800В		1000В		1500В
			ПВ1	ПВ2	ПВ1	ПВ2	ПВ1	ПВ2	ПВ1	ПВ2	ПВ1	ПВ2
СИДСК-32/2/32	1	2	32	32	32	32	32	16	16	10	10	8
СИДСК-32/4/32	2	4	32	32	32	32	32	16	16	10	10	8
СИДСК-32/4С/32	1	4	32	32	32	32	32	32	32	32	32	32
СИДСК-32/4Б/32	1	4	32	32	32	32	32	32	32	32	32	32
СИДСК-32/4Т/32	1	4	32	32	32	32	32	32	32	32	32	32

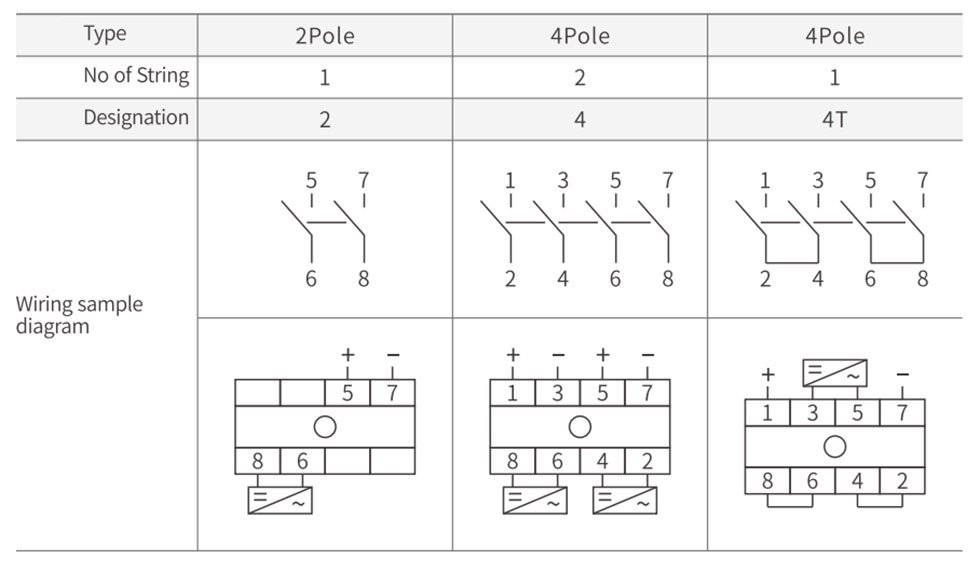

Схема подключения

DC Drawout-Type Isolator Switch

Кривая снижения номинальных характеристик

DC Drawout-Type Isolator Switch

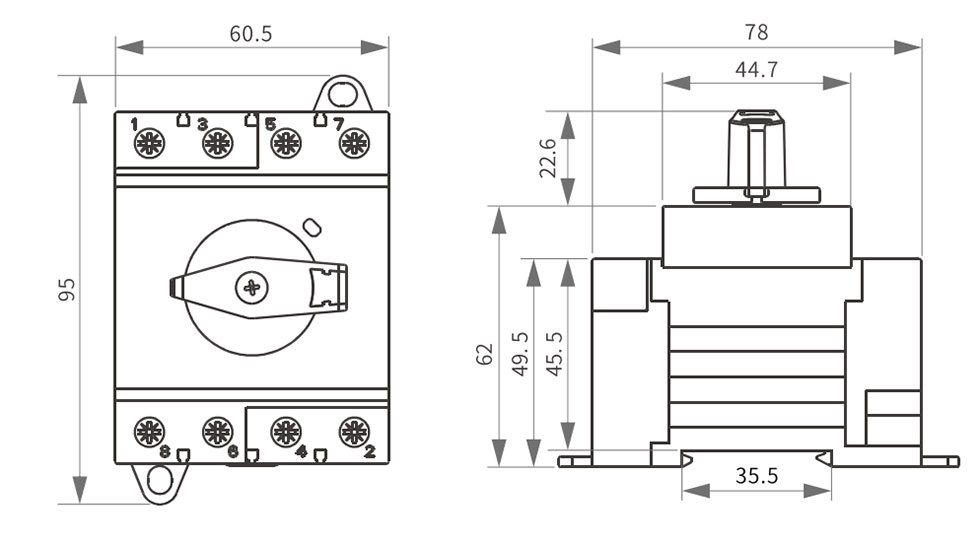

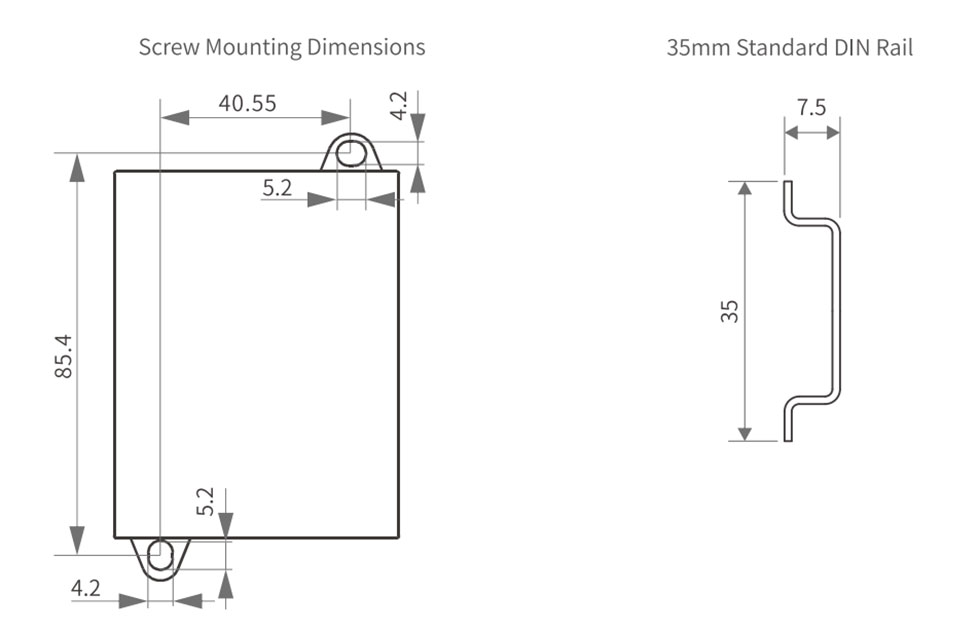

Внешний вид и установочные размеры

DC Drawout-Type Isolator Switch
