Внешний разъединитель постоянного тока

Внешний изолятор постоянного тока SYDSE-32, поставляемый китайским производителем Zhejiang Soutya New Energy LLC, обеспечивает безопасную изоляцию цепей постоянного тока 300–1500 В с током до 32 А в фотоэлектрических установках, системах хранения энергии и зарядных устройствах для электромобилей.
▶ Общий уровень защиты машины — IP66.
▶ Поворотный контакт самоочищающейся конструкции с длительным сроком службы.
▶ Разъемы MC4 делают подключение более удобным.
▶ Применяется на стороне постоянного тока распределенных фотоэлектрических систем.

Отправить запрос

Описание продукта

Внешний разъединитель постоянного тока SYDSE-32, поставляемый китайским производителем. Zhejiang Soutya New Energy LLC - это неполяризованный источник постоянного тока 300–1500 В, 32 А. поворотный переключатель с зазором между контактами 8 мм и двойным размыкателем контакты для быстрого гашения дуги. Он разработан для надежного ручного управления. изоляция в фотоэлектрических объединительных коробках, аккумуляторных батареях и системах хранения энергии.

Характеристика

Неполярность
Защита IP66
Короткая дуга
Огнестойкий материал
Поворотный контакт с самоочищающейся конструкцией

Сценарии применения

1. Комбайнерные коробки для фотоэлектрических цепей

Установленный между входящими цепями и шиной постоянного тока, изолятор дает монтажникам видимая, запираемая точка разрыва для безопасного обслуживания струны или быстрое отключение в случае неисправности.

2. Стеллажи для хранения аккумуляторной энергии.

Размещенный на положительных и отрицательных сторонах каждого кластера, он позволяет техническим специалистам изолировать отдельные аккумуляторные стойки, не отключая всю банку, поддержка протоколов обслуживания «горячей замены» и пожарной безопасности.

3.Контейнерные салазки ESS

Используется в качестве ручного отключения постоянного тока на внешней стене блока, IP66. Корпус выдерживает мытье и пыль, а контактный зазор 8 мм соответствует Требования к изоляции 1500 В согласно NEC 690.35 и IEC 60364-5-53.

4. Шкафы для быстрой зарядки электромобилей.

Неполяризованная двунаправленная конструкция безопасно прерывает подачу постоянного тока 800–1000 В. связь между модулем зарядного устройства и аккумуляторной батареей, позволяющая аварийную остановку или замена модуля без повреждения дуги.

5. Коммерческие инверторы на крыше

Поворотная ручка установлена непосредственно под инвертором и может быть заблокирована. положение ВЫКЛ для блокировки/маркировки во время замены инвертора или обслуживание дуговых замыканий, исключающее необходимость подниматься на комбайнер края крыши коробка.

Технические параметры

Номер модели.		СИДСК-32
Номинальное напряжение изоляции	В постоянного тока	1500
Условный ток нагрева	A	32
Номинальное импульсное выдерживаемое напряжение	В постоянного тока	8000
Icw Номинальный кратковременно выдерживаемый ток	A	780
Номинальная способность к короткому замыканию	A	1200
Контактное сопротивление	мОм	≤3
Сопротивление изоляции	мОм	≥50
Максимальная площадь кабеля (включая перемычку)
Одиночный провод или стандартный	мм²	4-10
Крутящий момент
Клемма проводки переключателя модуля M⁴ Момент затяжки винта		1,2-1,8
Положение ручки переключения		12:00 Вкл., 9:00 Выкл.
Механическая жизнь		10000
Электрическая долговечность, рабочая частота		300 раз/200 раз/час
Электрическая долговечность, рабочая частота		300 раз/200 раз/час
Полюсы постоянного тока		2、4
Расстояние контакта (расстояние полюсов)	мм	8
Рабочая температура	℃	от -40 до +85
Температура хранения	℃	от -40 до +85
Уровень загрязнения		3
Класс перенапряжения		Ⅲ
Класс IP с водонепроницаемым корпусом		IP66 СЗ

Параметры проводки

Модель	Нить	поляк	(Категория использования)DC-PV1DC-PV2IEC/EN60947GB/T14048.3
			300В		600В		800В		1000В		1500В
			ПВ1	ПВ2	ПВ1	ПВ2	ПВ1	ПВ2	ПВ1	ПВ2	ПВ1	ПВ2
СИДСЕ-32/2/32	1	2	32	32	32	32	32	16	16	9	13	9
СИДСЕ-32/4/32	2	4	32	32	32	32	32	16	16	9	13	9
СИДСЕ-32/4С/32	1	4	32	32	32	32	32	32	32	32	32	32
СИДСЕ-32/4Б/32	1	4	32	32	32	32	32	32	32	32	32	32
СИДСЕ-32/4Т/32	1	4	32	32	32	32	32	32	32	32	32	32

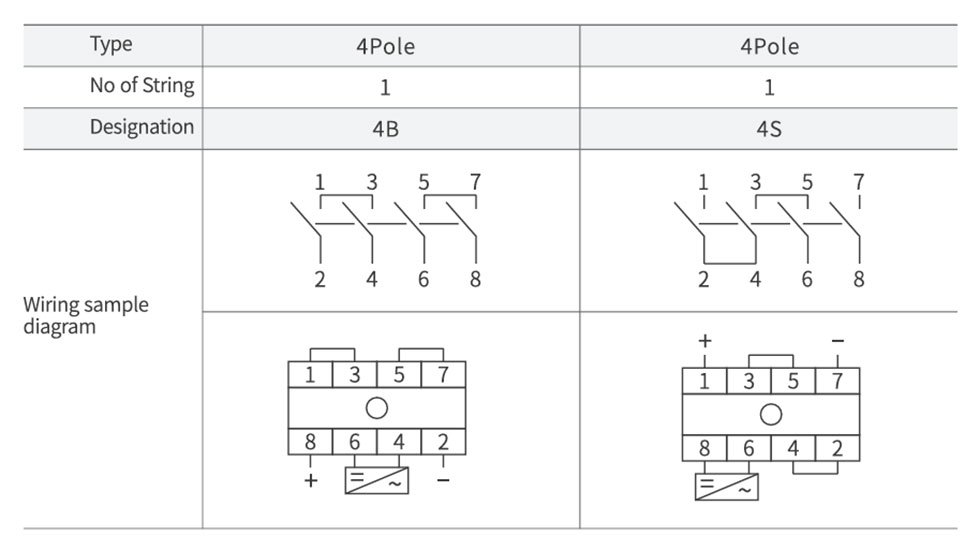

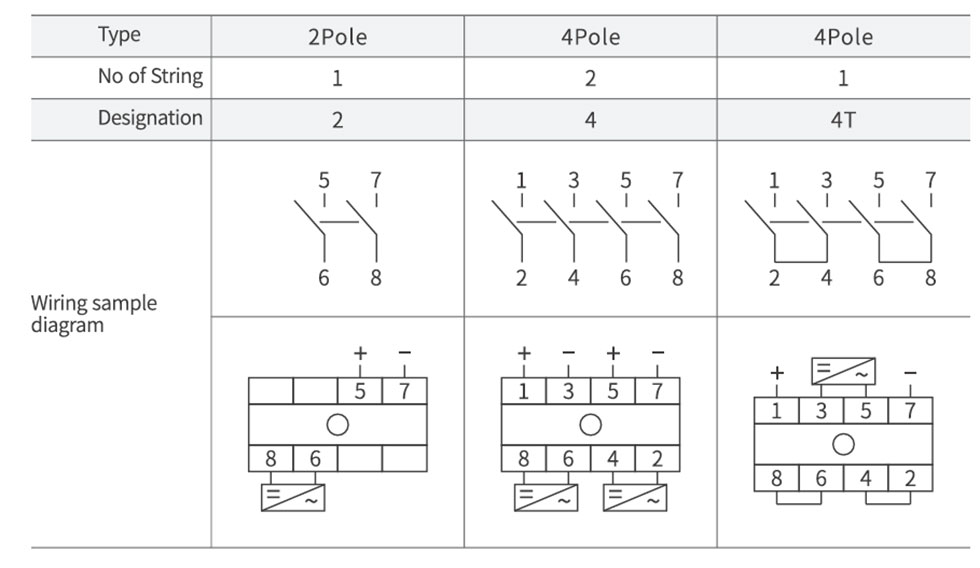

Схема подключения

External DC Isolator Switch

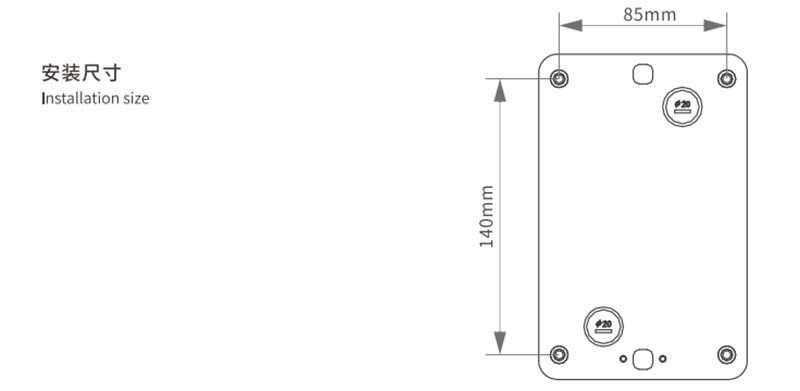

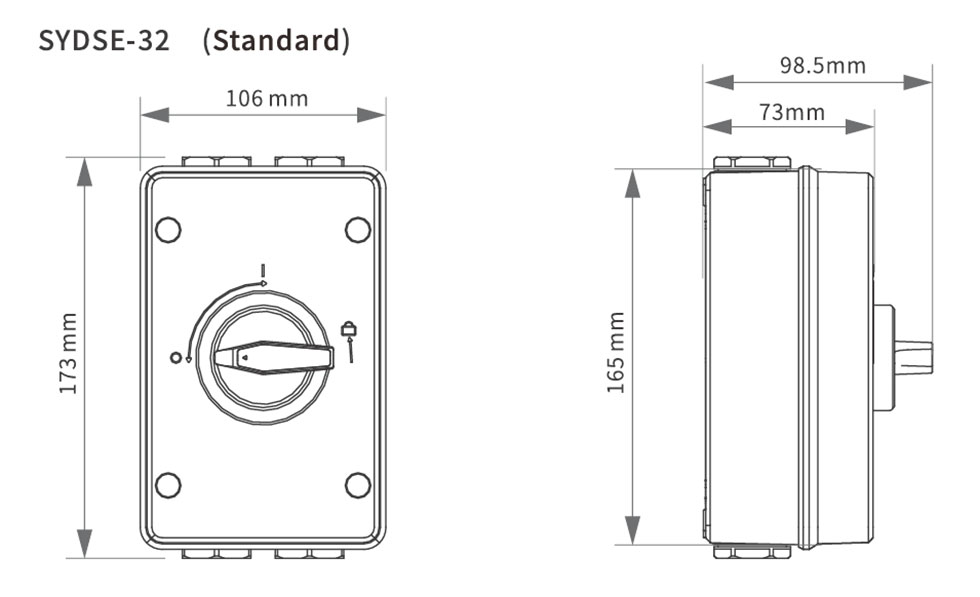

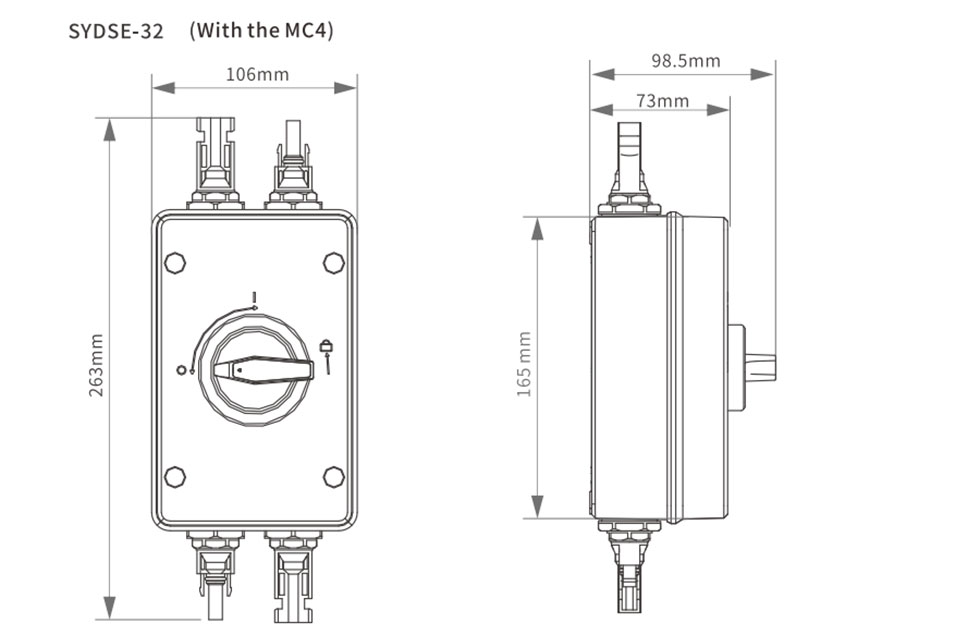

Внешний вид и установочные размеры

External DC Isolator Switch
