Миниатюрный автоматический выключатель постоянного тока

Миниатюрный автоматический выключатель постоянного тока SYB5-80, поставляемый китайским производителем Zhejiang Soutya New Energy LLC, обеспечивает защиту цепей переменного тока 230/400 В и постоянного тока 300–1200 В.
Ключевые особенности
▶ Общий для переменного и постоянного тока (230/400 В переменного тока, 300–1200 В постоянного тока)
▶ Нет различия положительной или отрицательной полярности, двунаправленная защита, простота установки.
▶ Высокая короткая дуга, повышенная безопасность.

Отправить запрос

Описание продукта

Миниатюрный автоматический выключатель постоянного тока SYB5-80, поставляемый китайской компанией. производителя Zhejiang Soutya New Energy LLC, представляет собой источник постоянного тока 300–1200 В и 230/400 В постоянного тока. Двунаправленный и неполяризованный миниатюрный выключатель В переменного тока с токовым выключателем переменного тока 10 КА/ Отключающая способность постоянного тока 6KA, предназначена для высоковольтной защиты в фотоэлектрических системах. системы, аккумуляторные системы хранения энергии (BESS) и электромобили. зарядное оборудование.

Характеристика

Защита от короткого замыкания, защита от перегрузки
Предельная отключающая способность: 10 КА переменного тока / 6 КА постоянного тока
Неполярная, двунаправленная защита
Короткое искрение
Огнестойкий материал

Сценарии применения

1. Жилые и коммерческие фотоэлектрические комбайны.

Защищает входы цепей постоянного тока 300–1200 В и выходы инверторов переменного тока 230/400 В; однополюсная ширина удваивает плотность в небольших корпусах.

2. Гибридные инверторы с фотоэлектрическими батареями.

Двунаправленный неполяризованный выключатель на рукоятках аккумуляторной шины постоянного тока 300–1200 В. токи заряда и разряда без перемонтажа.

3. Малые зарядные устройства постоянного тока для электромобилей (≤ 20 кВт)

Защита выходной шины 600–1200 В постоянного тока; Размыкание тока 6 кА устраняет дуговые замыкания во время события подключения/выхода.

4. Стойки постоянного тока для телекоммуникаций и центров обработки данных.

Комбинации полюсов защищают серверы 48 В/240 В/380 В или ветви ИБП до 1200 В постоянного тока; Крепление на DIN-рейку экономит место в шкафу.

5. Низковольтные микросети постоянного тока.

Распределение постоянного тока 380–1200 В для светодиодного освещения, вентиляторов или насосов; Кривые B/C/D соответствовать различным характеристикам нагрузки.

6. Суровые или высокогорные места.

от −30 °C до +70 °C, без снижения характеристик на расстоянии до 2 000 м, подходит для корпусов IP66 для навесы для автомобилей, агроэлектрические установки и установки на крыше.

Технические параметры

Модель		СГБ5-80

поляк		1П	2П	3П	4П
Номинальное рабочее напряжение Ue		230 В переменного тока	400 В переменного тока	400 В переменного тока	400 В переменного тока
		300 В постоянного тока	600 В постоянного тока	900 В постоянного тока	120 В постоянного тока
Максимальный ток кадра		80А
Номинальный ток		6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А, 80А
Номинальное напряжение изоляции Ui		690 В переменного тока
		600 В постоянного тока 900 В постоянного тока 1200 В постоянного тока
Номинальное импульсное выдерживаемое напряжение Uimp		8кВ

Характеристики срабатывания		Б/К/Д
Тип отключения		Термомагнитный
ics Эксплуатационная отключающая способность lcs		7,5 кА (переменный ток) 6 кА (постоянный ток)
Icu Предельная отключающая способность lcu		10 кА (переменный ток) 6 кА (постоянный ток)
Электрическая жизнь
Фактическое среднее значение		В среднем 4000 раз (переменный ток) 1000 раз (постоянный ток)

Стандартное указанное значение		1500 раз (переменный ток) 300 раз (постоянный ток)

Механическая жизнь
Фактическое среднее значение		≥15000 раз
Стандартное указанное значение		8500 раз (переменный ток) 9700 раз (постоянный ток)

Категория перенапряжения		Ⅲ
Степень загрязнения		3
Уровень защиты		IP40;терминал IP20
Устойчивость к влаге и теплу		Категория 2
Относительная влажность		≤95%
Устойчивость к вибрации		Основа IEC60068-2-6
Параметры стойкости к механическому удару		Основа IEC60068-2-27

Емкость проводки		25~35 мм²
Момент затяжки проводов		3,0 Нм
Рабочая температура окружающей среды		-30℃~+70℃
Температура окружающей среды при хранении		-40℃~+85℃
Способ установки		DIN35
Высота		≤2000м
Масса		0,13 кг/полюс
Измерение	Длина	85 мм
	Ширина	18 мм	36 мм	54 мм	72 мм
	Высота	Макс78мм
Упаковка	ПК/Коробка	12	6	4	3
	Коробка/картонная коробка	10
	Коробка/поддон	80
Хранилище		Продукт следует хранить в хорошо вентилируемом складе, с относительная влажность не более 80% и температура окружающей среды должно быть от -40℃ до +80℃. Кроме того, не должно быть никаких присутствуют кислотные, щелочные или агрессивные газы.

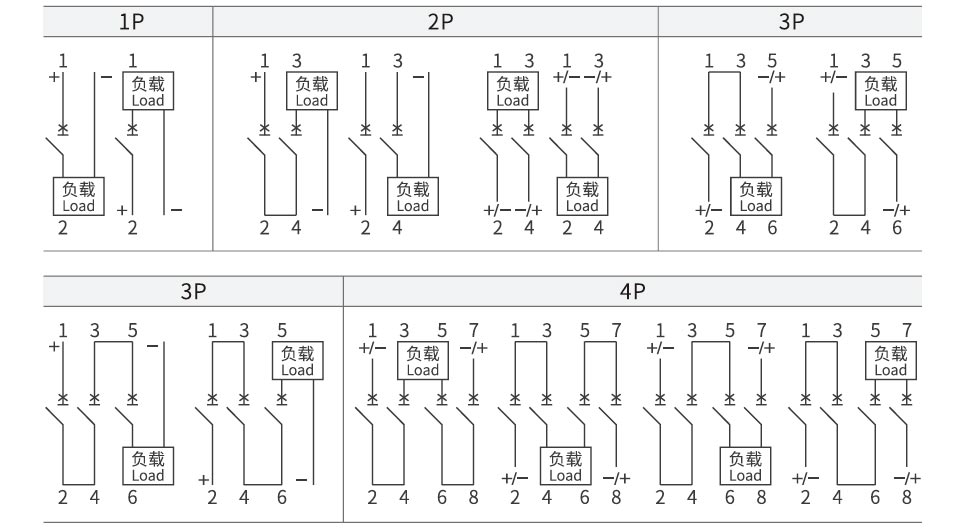

Схема подключения постоянного тока

DC Miniature Circuit Breaker

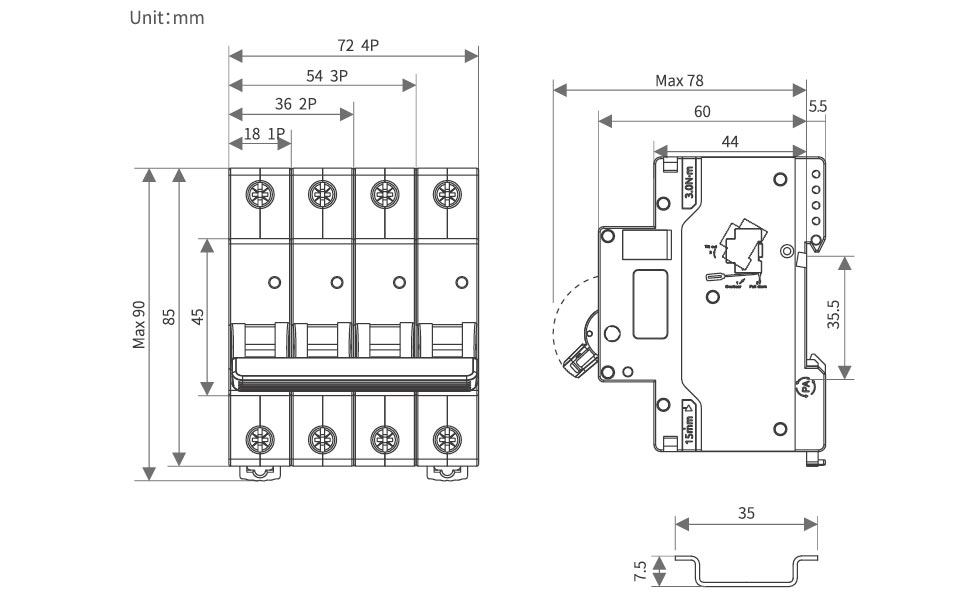

Внешний вид и установочные размеры

DC Miniature Circuit Breaker

Коэффициент снижения мощности

Таблица коэффициентов снижения температуры

Температура	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Номинальный коэффициент рабочего тока	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Температура	20℃	25℃	30℃	40℃	45℃	50℃	55°С	60℃	65°С	70℃
Номинальный коэффициент рабочего тока	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Таблица коэффициентов снижения мощности по высоте

Высота /м	2000	3000	4000	5000
Номинальный рабочий коэффициент тока	1	0.96	0.91	0.86
Номинальный рабочий коэффициент напряжения	1	1	1	1
Номинальный коэффициент выдерживаемого напряжения при промышленной частоте	1	0.9	0.82	0.71
Номинальный импульсный коэффициент выдерживаемого напряжения	1	0.9	0.82	0.71
Номинальная предельная емкость сегмента короткого замыкания и электрический срок службы Коэффициент	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Таблица коэффициентов снижения характеристик для параллельной установки MCBS

№ MCB	1	2~3	4~5	6~8	9~10
Коэффициент In≤25A	1	0.96	0.9	0.8	0.7
Коэффициент 32A≤In≤63A	1	0.92	0.8	0.7	0.6
Коэффициент 80A≤In≤125A	1	0.9	0.8	0.7	/

Аксессуар

Вспомогательное устройство разблокировки MX
Номинальное управляющее напряжение Us	Постоянный ток: 24–48 В переменного тока: 110–230 В
Максимальное время отключения	<10 мс
Сопротивление катушки	50
Предельный ток	≥1,6 А
Механическая жизнь	10000 раз
Электрическая жизнь	4000 раз
Момент затяжки проводов	0,8 Н·м
Возможности проводки	1,0 мм²Жесткий провод
	1,0 мм²Мягкий провод с клеммными наконечниками
Диапазон рабочих температур	-30℃~+70℃


Условия окружающей среды	Не должно быть взрывоопасных веществ и вредных веществ. газы или проводящая пыль, которые могут разъедать или повредить изоляцию.
Положение сборки	Слева от автоматического выключателя

Условия установки	Монтаж на стандартной рейке DIN35 мм

Вспомогательный контакт OF
Контактная отключающая способность	AC13:le=3А;Ue=250В
	AC15:le=2А;Ue=250В
	DC12:le=0,5А;Ue=110В
Минимальное рабочее напряжение	5В
Минимальный рабочий ток	10 мА
Номинальное напряжение изоляции	500В
Номинальный ограниченный ток короткого замыкания	1000А
Согласованный ток отопления Ith	4А
Механическая жизнь	10000(раз)
Электрическая жизнь	4000(раз)
Момент затяжки проводов	0,8 Н·м
Возможности проводки	1,0 мм²
Количество контактов	1 нормально открытый, 1 нормально закрытый

Диапазон рабочих температур	-30℃~+70℃


Условия окружающей среды	Не должно быть взрывоопасных веществ и вредных веществ. газы или проводящая пыль, которые могут разъедать или повредить изоляцию.
Положение сборки	Слева от автоматического выключателя

Условия установки	Монтаж на стандартной рейке DIN 35 мм.
