Миниатюрный автоматический выключатель высокого напряжения постоянного тока

Миниатюрный высоковольтный автоматический выключатель постоянного тока SYB5-40P, поставляемый китайским производителем Zhejiang Soutya New Energy LLC, обеспечивает защиту цепи постоянного тока 1500 В.
Ключевые особенности
• Высоковольтные возможности: однополюсные 500 В постоянного тока, до 1500 В постоянного тока — меньше цепочек, меньше стоимость.
• Неполяризованная двунаправленная защита для более быстрой и простой установки.
• Контакты с двойным разрывом и очень широким зазором между контактами обеспечивают высочайшую безопасность.
• Идеально подходит для объединителей постоянного тока в фотоэлектрических системах.

Отправить запрос

Описание продукта

SGB5-40P Высоковольтный миниатюрный автоматический выключатель постоянного тока, поставляемый Китаем производитель Zhejiang Soutya New Energy LLC, представляет собой двунаправленный источник постоянного тока на 1500 В. и неполяризованный миниатюрный выключатель с отключающим током 1,5 кА, идеально подходящий для фотоэлектрических систем, BESS и защита зарядного устройства электромобиля.

Характеристика

микросети.
Неполярная, двунаправленная защита;
Защита от перегрузки;
Короткая дуга;
Защита от короткого замыкания;
Высокая отключающая способность;

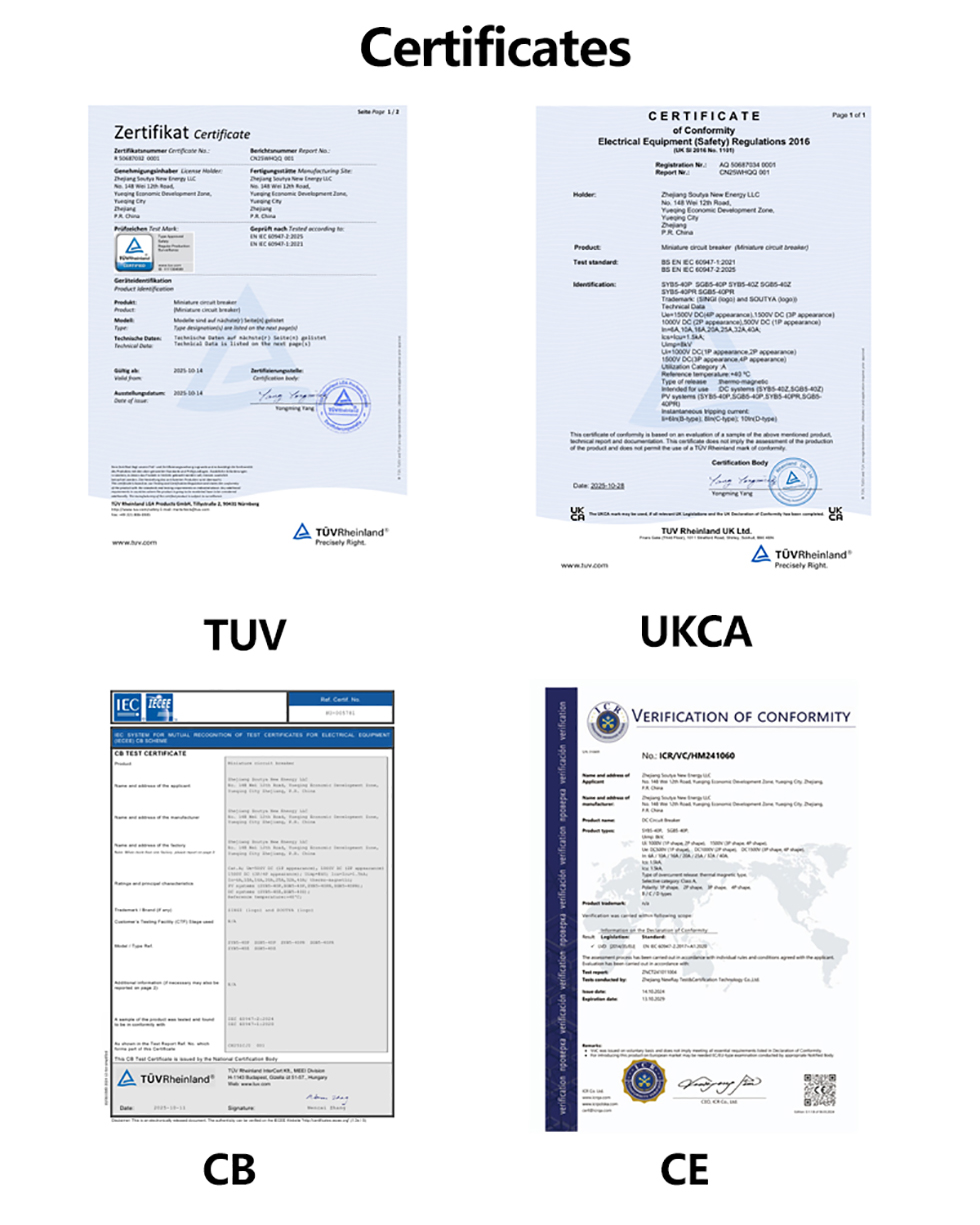

Сертификаты: CB, CE, TUV, UKCA.

Сценарии применения

Высоковольтный миниатюрный автоматический выключатель постоянного тока SGB5-40P экономит место, безопасная двунаправленная защита для систем возобновляемой энергии 1 500 В постоянного тока — фотоэлектрические, хранилище, зарядные устройства для электромобилей и постоянный ток

1. Соединительные коробки фотоэлектрического постоянного тока

– Номинальное напряжение 1500 В постоянного тока позволяет использовать более длинные струны, сокращая количество объединительные коробки; двунаправленная защита обеспечивает реверс в ночное время токи.

2. Коммерческие/жилые аккумуляторные стойки.

– Неполяризованная проводка упрощает параллельное подключение или замену батареи. модули; термомагнитный расцепитель быстро изолирует неисправности заряда/разряда.

3. Станции быстрой зарядки постоянного тока мощностью 150 кВт+.

– Конструкция с DIN-рейкой шириной 18 мм подходит для компактных зарядных шкафов; 1,5 кА отключающая способность обеспечивает безопасность внутренней шины постоянного тока.

4. Микросети постоянного тока и распределение постоянного тока в центрах обработки данных.

– Защищает ответвленные цепи постоянного тока 750 В / 1 000 В / 1 500 В; Б, С или D кривые соответствуют различным профилям нагрузки.

5. Высотные или наружные распределенные фотоэлектрические системы.

– Работает от −30 °C до +70 °C без снижения мощности на высоте до 2 000 м. Высота, подходит для суровых условий.

Технические параметры

Модель		СГБ5-40П
поляк		1П	2П	3П	4П
Номинальное рабочее напряжение Ue		500 В постоянного тока	1000 В постоянного тока	1500 В постоянного тока	1500 В постоянного тока

Максимальный ток кадра		40А
Номинальный ток		6А, 10А, 16А, 20А, 25А, 32А, 40А
Номинальное напряжение изоляции Ui		1000 В постоянного тока		1500 В постоянного тока
Номинальное импульсное выдерживаемое напряжение Uimp		8кВ

Характеристики срабатывания		Б/К/Д
Тип отключения		Термомагнитный
ИС эксплуатационной отключающей способности		1,5 кА (постоянный ток)

Предельная отключающая способность lcu		1,5 кА (постоянный ток)
Электрическая жизнь
Фактическое среднее значение		В среднем 1000 раз
Стандартное указанное значение		300 раз
Механическая жизнь
Фактическое среднее значение		≥15000 раз
Стандартное указанное значение		9700 раз
Категория перенапряжения		Ⅲ
Степень загрязнения		3
Уровень защиты		IP40;терминал IP20
Устойчивость к влаге и теплу		Категория2
Относительная влажность		≤95%
Устойчивость к вибрации		Согласно IEC60068-2-6
Параметры стойкости к механическому удару		Согласно IEC60068-2-27

Емкость проводки		2,5~35 мм²
Момент затяжки проводов		3,0 Нм
Рабочая температура окружающей среды		-30℃~+70℃
Температура окружающей среды при хранении		-40℃~+85℃
Способ установки		DIN35
Высота		≤2000м
Масса		0,13 кг/полюс
Измерение	Длина	108 мм

	Ширина	18 мм	36 мм	54 мм	72 мм
	Высота	Макс 78 мм
Упаковка	ПК/Коробка	12	6	4	3

	Коробка/картонная коробка	10
	Коробка/поддон	80
Хранилище		Продукт следует хранить в хорошо вентилируемом складе, с относительная влажность не более 80% и температура окружающей среды должно быть от -40℃ до +80℃.Кроме того, не должно быть никаких присутствуют кислотные, щелочные или агрессивные газы.

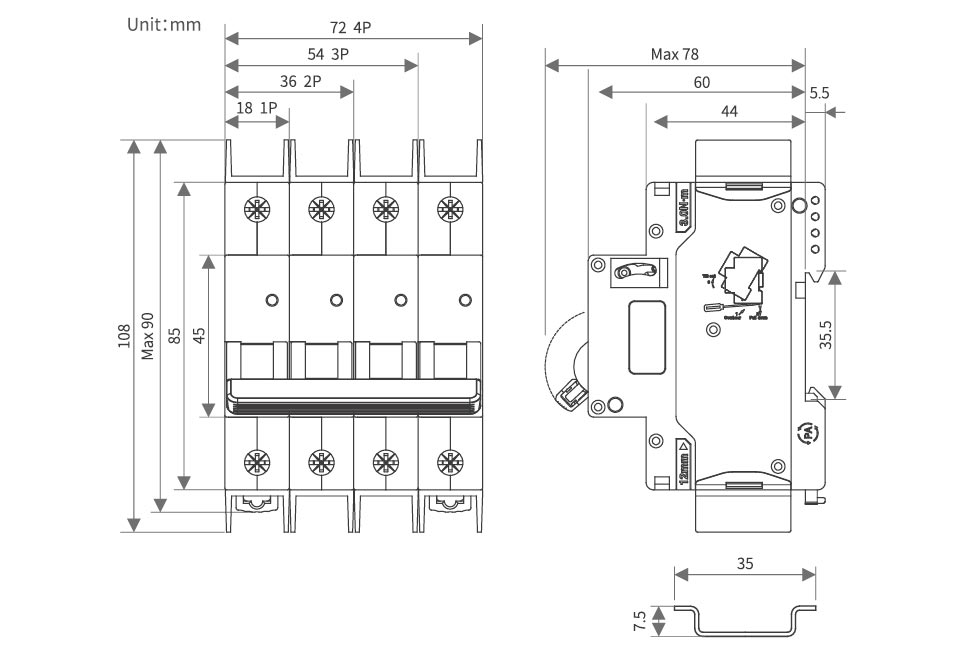

Внешний вид и установочные размеры

High Voltage DC Miniature Circuit Breaker

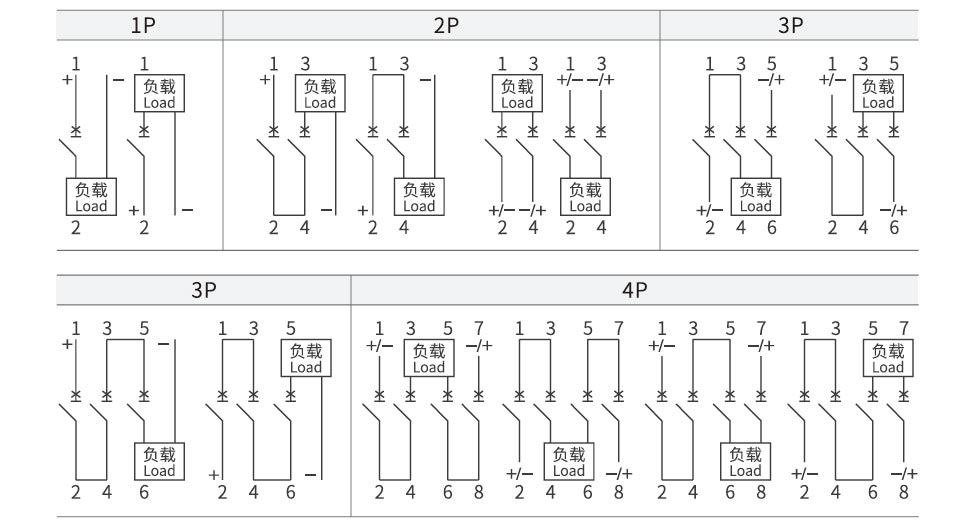

Схема подключения постоянного тока

High Voltage DC Miniature Circuit Breaker

Фактор снижения мощности

Таблица коэффициентов снижения температуры

Температура	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Номинальный коэффициент рабочего тока	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Температура	20℃	25℃	30℃	40℃	45℃	50℃	55°С	60℃	65°С	70℃
Номинальный коэффициент рабочего тока	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Таблица коэффициентов снижения мощности по высоте

Высота /м	2000	3000	4000	5000
Номинальный рабочий коэффициент тока	1	0.96	0.91	0.86
Номинальный рабочий коэффициент напряжения	1	1	1	1
Номинальный коэффициент выдерживаемого напряжения при промышленной частоте	1	0.9	0.82	0.71
Номинальный импульсный коэффициент выдерживаемого напряжения	1	0.9	0.82	0.71
Номинальная предельная емкость сегмента короткого замыкания и электрический срок службы Коэффициент	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Таблица коэффициентов снижения характеристик для параллельной установки MCBS

№ MCB	1	2~3	4~5	6~8	9~10
Коэффициент In≤25A	1	0.96	0.9	0.8	0.7
Коэффициент 32A≤In≤63A	1	0.92	0.8	0.7	0.6

Аксессуар

Вспомогательное устройство разблокировки MX
Номинальное управляющее напряжение Us	Постоянный ток: 24–48 В переменного тока: 110–230 В
Максимальное время отключения	<10 мс
Сопротивление катушки	5 Ом
Предельный ток	≥1,6 А
Механическая жизнь	10000 раз
Электрическая жизнь	4000 раз
Момент затяжки проводов	0,8 Н·м
Возможности проводки	1,0 мм²Жесткий провод
	1,0 мм²Мягкий провод с клеммными наконечниками
Диапазон рабочих температур	-30℃~+70℃


Условия окружающей среды	Не должно быть взрывоопасных веществ и вредных веществ. газы или проводящая пыль, которые могут разъедать или повредить изоляцию.
Положение сборки	Слева от автоматического выключателя

Условия установки	Монтаж на стандартной рейке DIN35 мм

Вспомогательный контакт OF
Контактная отключающая способность	AC13:le=3А;Ue=250В
	AC15:le=2А;Ue=250В
	DC12:le=0,5А;Ue=110В
Минимальное рабочее напряжение	5В


Минимальный рабочий ток	10 мА


Номинальное напряжение изоляции	500В
Номинальный ограниченный ток короткого замыкания Ik	1000А
Согласованный ток нагрева Ith	4А
Механическая жизнь	10000 раз
Электрическая жизнь	4000 раз
Момент затяжки проводов	0,8 Н·м
Возможности проводки	1,0 мм²
Количество контактов	1 нормально открытый, 1 нормально закрытый

Диапазон рабочих температур	-30℃~+70℃
Условия окружающей среды	Не должно быть взрывоопасных веществ и вредных веществ. газы или проводящая пыль, которые могут разъедать или повредить изоляцию.

Положение сборки	Слева от автоматического выключателя

Условия установки	Монтаж на стандартной рейке DIN 35 мм.
